التطبيقات التي تتطلب فيها قدرة التدفق القصوى

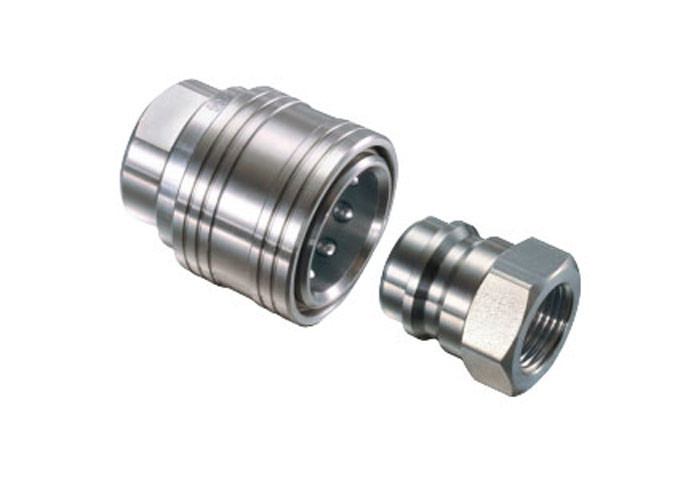

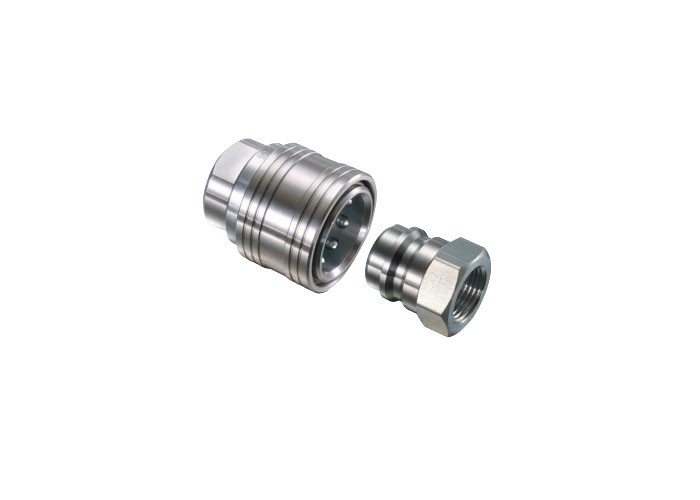

يتم تصميم وتصنيع أجهزة الارتباط من سلسلة CB-9 التي يزيد قطرها الاسمي عن 25 ملم وفقًا لما ورد في الوحدة D1 من التوجيه الأوروبي للأجهزة الخاضعة للضغط 97/23 EC.لا ينبغي استخدامها لنقل الغازات المتطايرة.
التطبيقات
التطبيقات التي تتطلب فيها الحد الأقصى من سعة التدفق غسل الضغط بعض معدات تنظيف البخار خطوط نقل السوائل دوائر التبريد السوائل الهيدروليكية (الماء، البخار، الزيت،...)
المواد القياسية
الخصائص
| حجم الجسم |
شريك الفولاذ |
شريك النحاس |
شريك غير المقاوم للصدأ |
الخيط | أ | ب | HEX |

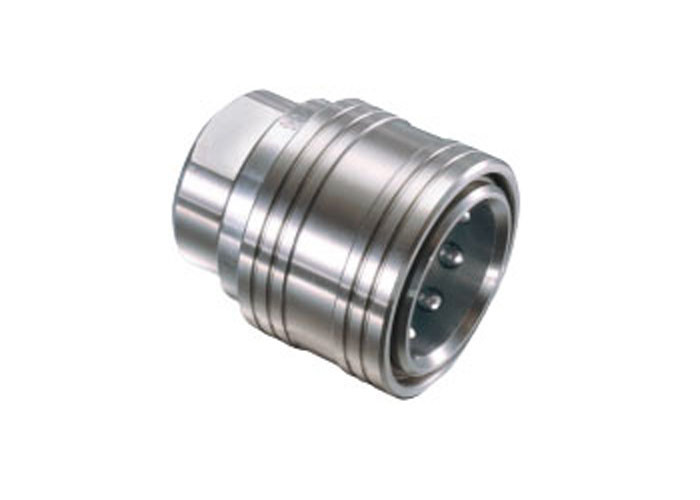

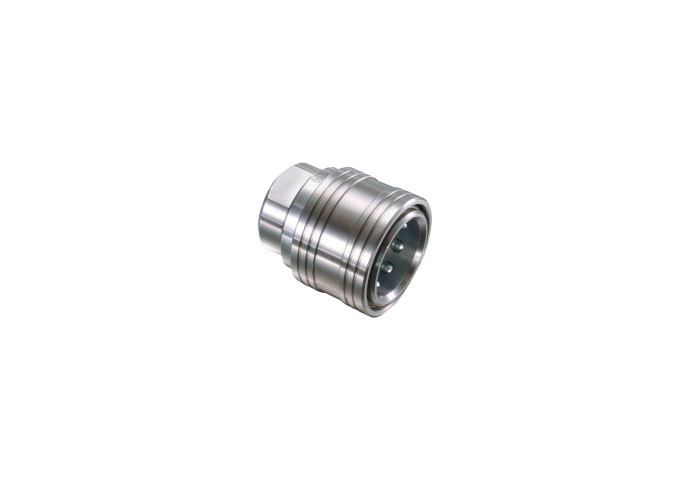

| 1/8 " | CB-S1S-9FG | CB-S1B-9FG | سي بي-إس1إم-9 إف جي | 1/8-28 | 41.5 | 24 | 16 |
| ربع بوصة | CB-S2S-9FG | CB-S2B-9FG | CB-S2M-9FG | 1/4-19 | 36 | 28 | 19 |
| 3/8 " | CB-S3S-9FG | CB-S3B-9FG | CB-S3M-9FG | 3/8-19 | 38 | 34 | 23 |
| نصف | CB-S4S-9FG | CB-S4B-9FG | CB-S4M-9FG | 1/2-14 | 45 | 38 | 27 |
| 3/4 " | CB-S6S-9FG | CB-S6B-9FG | CB-S6M-9FG | 3/4-14 | 56 | 48 | 35 |
| 1" | CB-S8S-9FG | CB-S8B-9FG | CB-S8M-9FG | 1-11 | 61 | 52 | 41 |
| حجم الجسم |
شريك الفولاذ |
شريك النحاس |
شريك غير المقاوم للصدأ |
الخيط | ج | د | HEX |

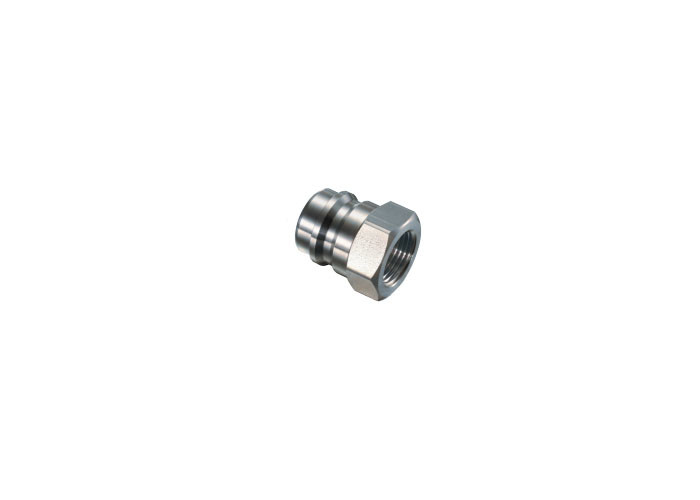

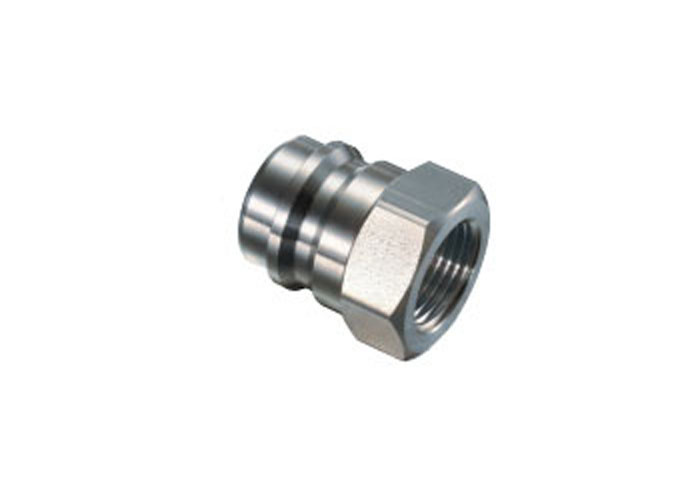

| 1/8 " | CB-P1S-9FG | CB-P1B-9FG | CB-P1M-9FG | 1/8-28 | 26 | 11 | 16 |
| ربع بوصة | CB-P2S-9FG | CB-P2B-9FG | CB-P2M-9FG | 1/4-19 | 25.5 | 14.2 | 19 |
| 3/8 " | CB-P3S-9FG | CB-P3B-9FG | CB-P3M-9FG | 3/8-19 | 28 | 19 | 23 |
| نصف | CB-P4S-9FG | CB-P4B-9FG | CB-P4M-9FG | 1/2-14 | 33 | 20.6 | 27 |
| 3/4 " | CB-P6S-9FG | CB-P6B-9FG | CB-P6M-9FG | 3/4-14 | 40 | 27.9 | 35 |
| 1" | CB-P8S-9FG | CB-P8B-9FG | CB-P8M-9FG | 1-11 | 44 | 32.4 | 41 |
