1 "القطب الفولاذي القطع السريع للاتصالات الهيدروليكية التطبيقات الالتصاق المزدوج
التطبيقات
• السيارات • الزراعة • البناء • النفط والغاز • السكك الحديدية • الطيران • معالجة الأغذية • صناعة الحديد والصلب • الإلكترونيات • المختبرات • التطبيقات الهيدروليكية العامة
المواد القياسية
الخصائص

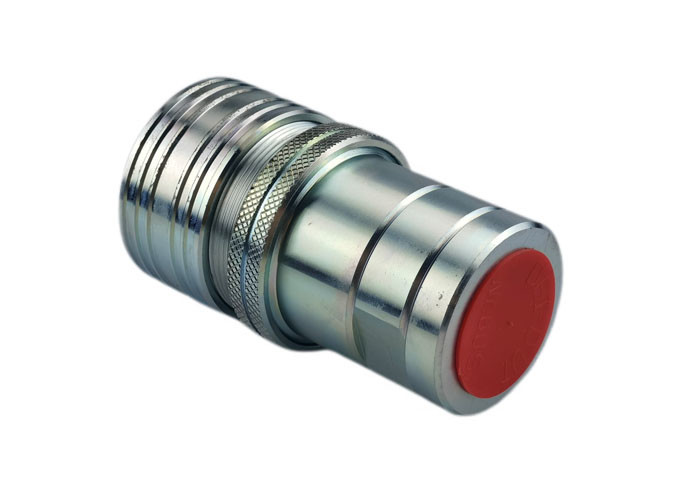

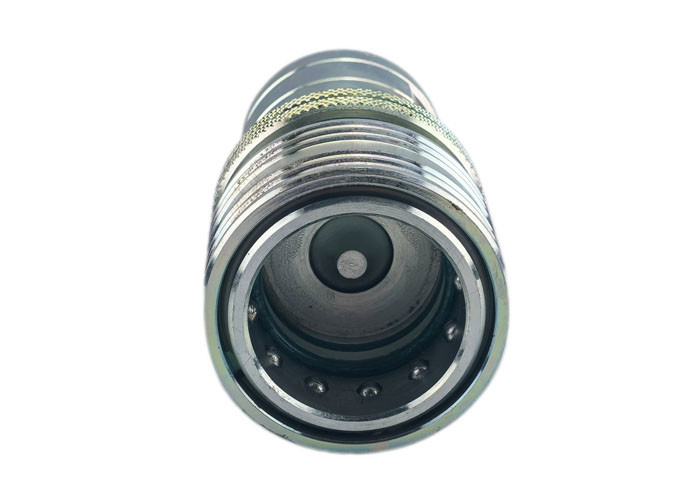

سلسلة CB-7 الفولاذ القطع السريع الارتباط هو سحب لربط الارتباط إيقاف مزدوج. فإنه لا يزال كما يفضل مستخدمي السلسلة عندما يتعلق الأمر التطبيقات الهيدروليكية الشديدة مثل الضغط العالي،نبضات الضغط، والحمل الميكانيكي الثقيل وتكرار دورات التوصيل والفصل. يقدم خيار قفل الأكمام الفريد حلًا موثوقًا ومفيدًا للمستخدم النهائي عندما تكون السلامة مصدر قلق.
| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| 1/8 " | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8 " | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| ربع بوصة | CB-S2S-7FN | 4/4-18 | 1.97 | 1.10 | 0.75 |
| ربع بوصة | CB-S2S-7FG | 1/4-19 | 1.97 | 1.10 | 0.75 |
| 3/8 " | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8 " | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| نصف | CB-S4S-7FN | 1/2-14 | 2.71 | 1.50 | 1.06 |
| نصف | CB-S4S-7FG | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 3/4 " | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4 " | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1" | CB-S8S-7FN | 1-11 | 3.89 | 2.05 | 1.61 |
| 1" | CB-S8S-7FG | 1-11 | 3.89 | 2.05 | 1.61 |
| حجم الجسم | شريك | الخيط | ج | د | HEX |
| 1/8 " | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8 " | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| ربع بوصة | CB-P2S-7FN | 4/4-18 | 1.38 | 0.86 | 0.75 |
| ربع بوصة | CB-P2S-7FG | 1/4-19 | 1.38 | 0.86 | 0.75 |
| 3/8 " | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8 " | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| نصف | CB-P4S-7FN | 1/2-14 | 1.97 | 1.22 | 1.06 |
| نصف | CB-P4S-7FG | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 3/4 " | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4 " | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1" | CB-P8S-7FN | 1-11 | 2.79 | 1.87 | 1.61 |
| 1" | CB-P8S-7FG | 1-11 | 2.79 | 1.87 | 1.61 |
