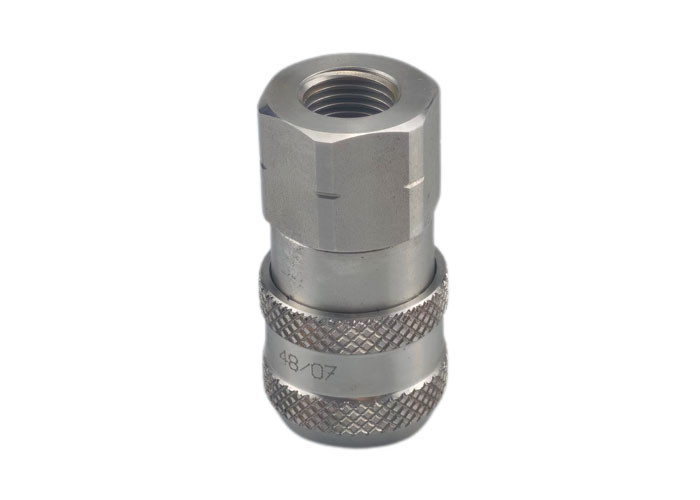

3/4 " 316 الفولاذ المقاوم للصدأ مقبلات سطحية ، مقبلات سطحية هيدروليكية سريعة

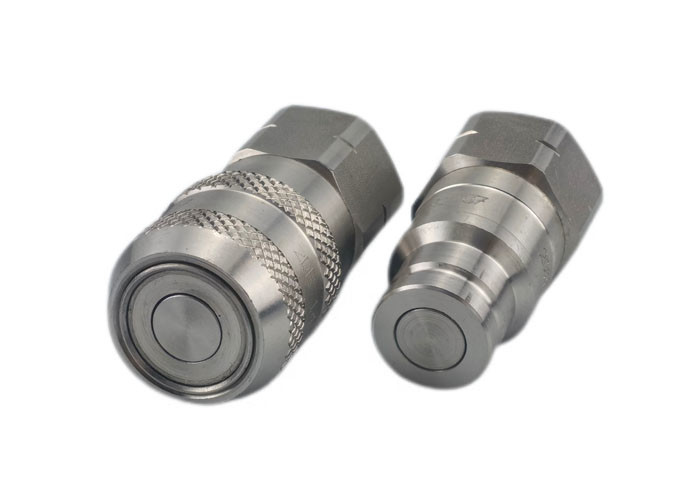

ربط الفولاذ المقاوم للصدأ من سلسلة CB-6-B هو ربط مسطح / كسر جاف يستخدم لتطبيقات نقل السوائل. سلسلة CB-6-B توفر القدرة على الاتصال بقوة أقل ،أداء إغلاق أعلى وهي متوفرة في عدة اتصالات نهاية قابلة للتكوين.
التطبيقات
• عملية نقل السوائل • التبريد • البيئات المآكلة • المواد الكيميائية / البتروكيماويات • الأدوية • معالجة الأغذية • الكهرباء
المواد القياسية
الخصائص
| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| ربع بوصة | CB-S2M-6FN-B | 4/4-18 | 1.98 | 1.02 | 0.88 |
| ربع بوصة | CB-S2M-6FG-B | 1/4-19 | 1.98 | 1.02 | 0.88 |
| نصف | CB-S4M-6FN-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| نصف | CB-S4M-6FG-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 3/4 " | CB-S6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4 " | CB-S6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-S8M-6FN-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-S8M-6FG-B | 1-11 | 3.52 | 2.25 | 1.81 |
| حجم الجسم | شريك | الخيط | ج | د | HEX |
| ربع بوصة | CB-P2M-6FN-B | 4/4-18 | 1.98 | 1.02 | 0.88 |
| ربع بوصة | CB-P2M-6FG-B | 1/4-19 | 1.98 | 1.02 | 0.88 |
| نصف | CB-P4M-6FN-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| نصف | CB-P4M-6FG-B | 1/2-14 | 2.52 | 1.59 | 1.38 |
| 3/4 " | CB-P6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4 " | CB-P6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1" | CB-P8M-6FN-B | 1-11 | 3.52 | 2.25 | 1.81 |
| 1" | CB-P8M-6FG-B | 1-11 | 3.52 | 2.25 | 1.81 |
