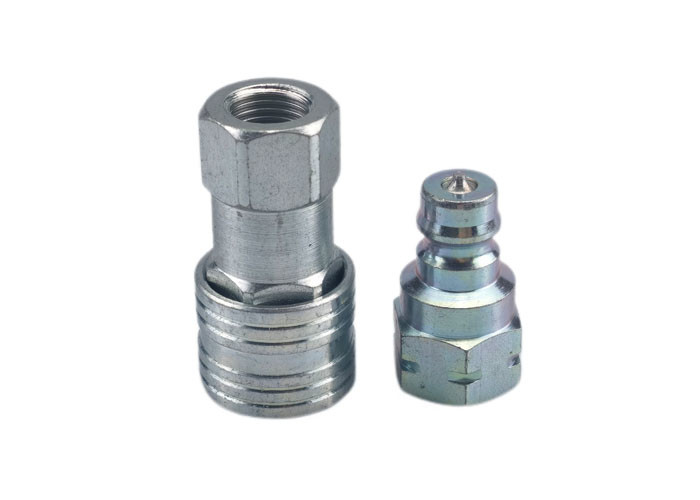

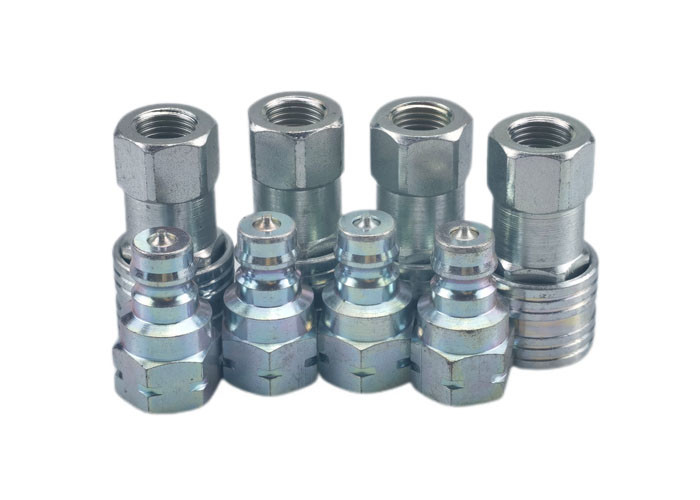

ربط فولاذي سريع القطع تطبيقات هيدروليكية ربط مزدوج الاغلاق
التطبيقات
• السيارات • الزراعة • البناء • النفط والغاز • السكك الحديدية • الطيران • معالجة الأغذية • صناعة الحديد والصلب • الإلكترونيات • المختبرات • التطبيقات الهيدروليكية العامة
الخيار الفريد لقفل الأكمام يوفر حلًا موثوقًا ومفيدًا للمستخدم النهائي عندما تكون السلامة مصدر قلق.سلسلة CB-7 الفولاذ القطع السريع الارتباط هو سحب لربط الارتباط إيقاف مزدوج. فإنه لا يزال كما يفضل مستخدمي السلسلة عندما يتعلق الأمر التطبيقات الهيدروليكية الشديدة مثل الضغط العالي،نبضات الضغط، والحمل الميكانيكي الثقيل ودورات اتصال وقطع متكررة.
المواد القياسية
الخصائص
| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| 1/8 " | CB-S1S-7FN | 1/8-27 | 1.65 | 0.94 | 0.63 |
| 1/8 " | CB-S1S-7FG | 1/8-28 | 1.65 | 0.94 | 0.63 |
| ربع بوصة | CB-S2S-7FN | 4/4-18 | 1.97 | 1.10 | 0.75 |
| ربع بوصة | CB-S2S-7FG | 1/4-19 | 1.97 | 1.10 | 0.75 |
| 3/8 " | CB-S3S-7FN | 3/8-18 | 2.32 | 1.34 | 0.90 |
| 3/8 " | CB-S3S-7FG | 3/8-19 | 2.32 | 1.34 | 0.90 |
| نصف | CB-S4S-7FN | 1/2-14 | 2.71 | 1.50 | 1.06 |
| نصف | CB-S4S-7FG | 1/2-14 | 2.71 | 1.50 | 1.06 |
| 3/4 " | CB-S6S-7FN | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 3/4 " | CB-S6S-7FG | 3/4-14 | 3.50 | 1.89 | 1.38 |
| 1" | CB-S8S-7FN | 1-11 | 3.89 | 2.05 | 1.61 |
| 1" | CB-S8S-7FG | 1-11 | 3.89 | 2.05 | 1.61 |
| حجم الجسم | شريك | الخيط | ج | د | HEX |
| 1/8 " | CB-P1S-7FN | 1/8-27 | 1.10 | 0.72 | 0.63 |
| 1/8 " | CB-P1S-7FG | 1/8-28 | 1.10 | 0.72 | 0.63 |
| ربع بوصة | CB-P2S-7FN | 4/4-18 | 1.38 | 0.86 | 0.75 |
| ربع بوصة | CB-P2S-7FG | 1/4-19 | 1.38 | 0.86 | 0.75 |
| 3/8 " | CB-P3S-7FN | 3/8-18 | 1.65 | 1.04 | 0.90 |
| 3/8 " | CB-P3S-7FG | 3/8-19 | 1.65 | 1.04 | 0.90 |
| نصف | CB-P4S-7FN | 1/2-14 | 1.97 | 1.22 | 1.06 |
| نصف | CB-P4S-7FG | 1/2-14 | 1.97 | 1.22 | 1.06 |
| 3/4 " | CB-P6S-7FN | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 3/4 " | CB-P6S-7FG | 3/4-14 | 2.48 | 1.58 | 1.38 |
| 1" | CB-P8S-7FN | 1-11 | 2.79 | 1.87 | 1.61 |
| 1" | CB-P8S-7FG | 1-11 | 2.79 | 1.87 | 1.61 |
