G3/8 متوافق مع Hansen QA29000 سلسلة الارتباط الوجه المسطح، الوجه المسطح الهيدروليكي المربطات السريعة

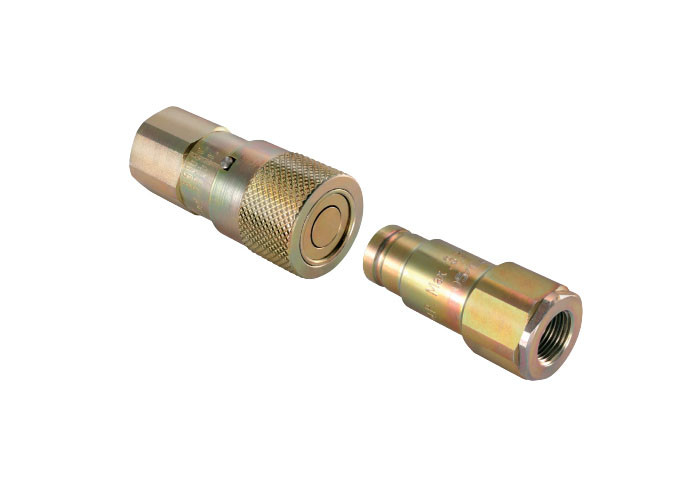

ربط CB-6-A Series هو ربط هيدروليكي مع قطع جاف مسطح أو الحد الأدنى من التسرب. أحجام الجسم هي 1/4 "، 3/8" ، 3/4 "و 1".
التطبيقات
تستخدم سلسلة CB-6-A لتغيير الأدوات الهيدروليكية بسرعة في صناعات البناء وصيانة السكك الحديدية والتعدين.سهولة التنظيف تجعلها مثالية للاستخدام في هذه الأنواع من البيئات العدائيةيتم تشغيل آلية قفل الأكمام عن طريق تدوير الأكمام بعد الاتصال. فإنه يمنع فصل غير متوقع عند سحب الارتباط على طول الأرض.تم تصميم آلية الغطاء للمساعدة في منع الأوساخ من دخول الآلية الداخلية وبالتالي تجنب العملية الخاطئة أثناء توصيل أو فصل.
المواد القياسية
الخصائص

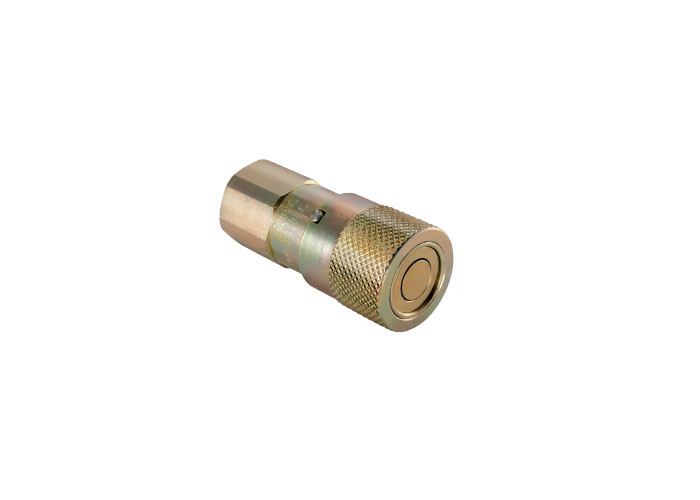

| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| ربع بوصة | CB-S2S-6FN-A | 4/4-18 | 2.07 | 1.06 | 0.91 |
| ربع بوصة | CB-S2S-6FG-A | 1/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8 " | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8 " | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| نصف | CB-S4S-6FN-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| نصف | CB-S4S-6FG-A | 1/2-14 | 2.81 | 1.26 | 1.06 |
| 3/4 " | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4 " | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1" | CB-S8S-6FN-A | 1-11 | 3.29 | 1.89 | 1.81 |
| 1" | CB-S8S-6FG-A | 1-11 | 3.29 | 1.89 | 1.81 |

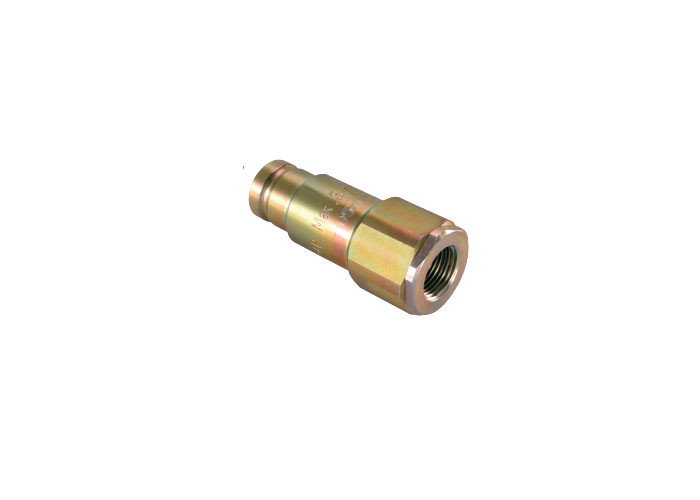

| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| ربع بوصة | CB-P2S-6FN-A | 4/4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
| ربع بوصة | CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8 " | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8 " | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| نصف | CB-P4S-6FN-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| نصف | CB-P4S-6FG-A | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4 " | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4 " | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1" | CB-P8S-6FN-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1" | CB-P8S-6FG-A | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
