1/2' ISO16028 الجهة المسطحة الهيدروليكية المعيارية الفولاذية الجهة المسطحة الارتباط
الخصائص

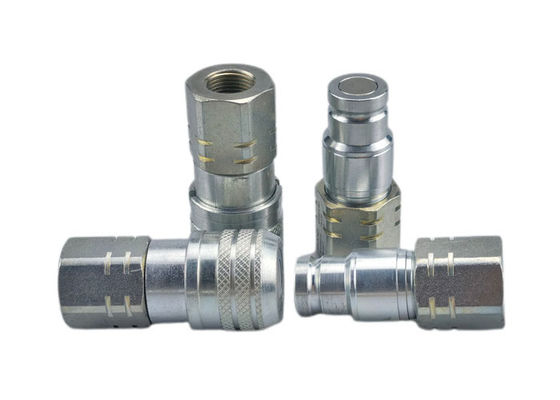

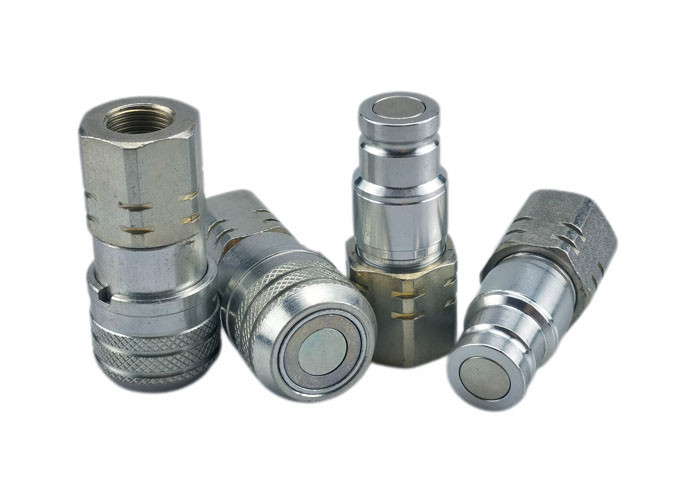

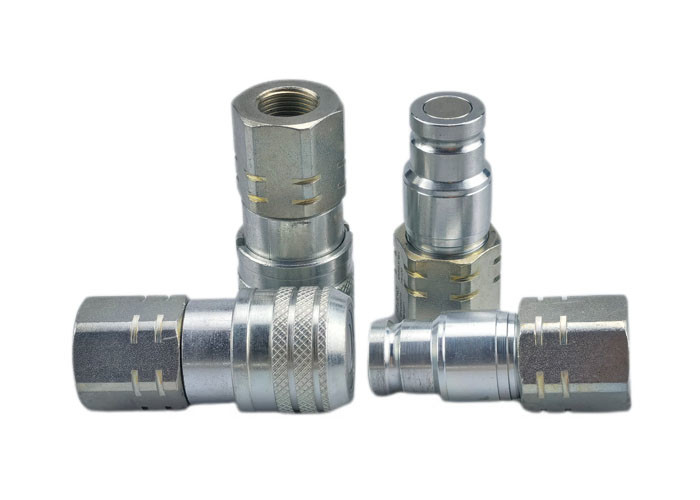

ربط سلسلة CB-6 هو ربط هيدروليكي مع قطع جاف مسطح أو الحد الأدنى من التسرب الذي يلبي معيار ISO16028. أحجام الجسم هي 1/4 "، 3/8" ، 1/2 "، 5/8" ، 3/4 "و 1 ".
التطبيقات
سلسلة CB-6 مثالية للتطبيقات حيث التسرب الهيدروليكي هو مصدر قلق ويمكن استبدالها مع الشركات المصنعة الأخرى.معدات الزراعةمعدات التعدين وصيانة السكك الحديدية
المواد القياسية
| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| ربع بوصة | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8 " | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8 " | CB-S3S-6FN | نصف | 2.87 | 1.26 | 1.18 |
| نصف | CB-S4S-6FN | نصف | 3.31 | 1.50 | 1.42 |
| نصف | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8 " | CB-S5S-6FN | نصف | 3.23 | 1.65 | 1.42 |
| 5/8 " | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4 " | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4 " | CB-S6S-6FN | 1 ′′ | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| حجم الجسم | شريك | الخيط | ج | د | HEX |
| ربع بوصة | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8 " | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8 " | CB-P3S-6FN | نصف | 2.52 | 0.78 | 1.18 |
| نصف | CB-P4S-6FN | نصف | 2.91 | 0.96 | 1.42 |
| نصف | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8 " | CB-P5S-6FN | نصف | 2.87 | 1.06 | 1.42 |
| 5/8 " | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4 " | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4 " | CB-P6S-6FN | 1 ′′ | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
