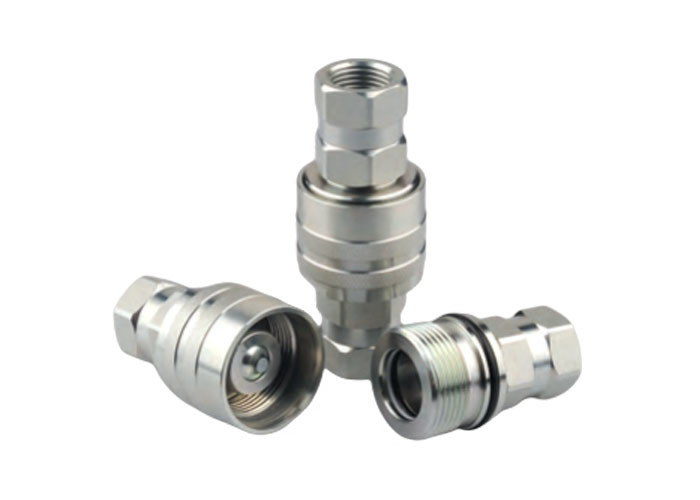

المقبس مع الصمام المغلق مع الصمام CVV نوع القفل الخيوط الهيدروليكية الارتباط السريع
التطبيقات
سلسلة CVV تستخدم على نطاق واسع في المعدات ((المحفرات) ، والمركبات، والمعدات الهيدروليكية،آلات الحفر.
المواصفات:
| حجم الجسم ((في)) | 1/4 | 3/8 | نصف | 3/4 | 1 |
| الضغط الاسمي ((PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| التدفق المسموح به ((GPM)) | 3 | 6 | 12 | 28 | 50 |
| نطاق درجة الحرارة | -20°C إلى +120°C | ||||
| مادة الختم القياسية | الـ NBR | ||||
الخصائص:
1، تصميم صمامات جديدة، فإنه يمكن مقاومة تلف من تدفق عالية وضغط النبض التي توفر أداء متقدم.
2، مصنعة من الصلب الصلب للثبات.
3، تستخدم سلسلة CVV آلية قفل الغطاء المتداخلة ، تتزامن مع الخيوط الذكور المتطابقة على القابض ، يجب أن يتم توصيل النصفين يدويًا معًا من الاتصال.
4، المعالجة الكرومية الجديدة توفر أداء مضاد للصدأ المتقدم.
5، يوفر حافز صمام الخيوط توقف صمام يضمن محاذاة الصمام الإيجابية.
6متوافق مع سلسلة FASTER CVV و STCCHI VD
| الجزء رقم | LS | د | HEX1 | HEX3 | أ | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30 للجانب | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 للجانب | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 للجانب | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 للجانب | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 للجانب | 24.5 | G1 NPT1 |
| الجزء رقم | LP | د | HEX2 | أ | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
