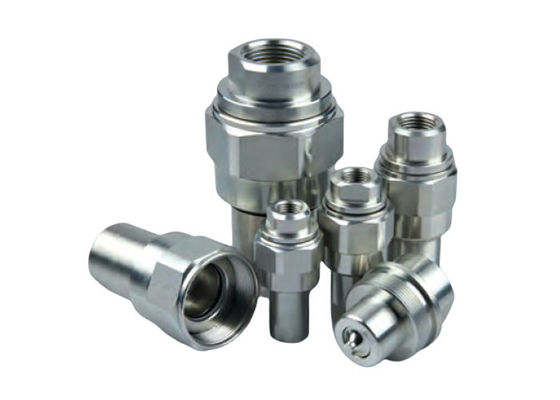

KZE-BA نوع التوصيل السريع الهيدروليكي مع قفل الخيط
التطبيقات
معدات متنقلة، آلات زراعية ومعدات صناعية عالمية.
الخصائص:
تصميم صمام جديد، فإنه يمكن مقاومة تلف من التدفق العالي وضغط النبض التي توفر أداء متقدم
مصنعة من الصلب الصلب الصلب للصمود
تستخدم سلسلة KZE-BA آلية قفل غزل الأكمام ، تتزاوج مع خيوط ذكرية مطابقة على الحلمة. يجب أن يتم توصيل النصفين يدويًا معًا لتشكيل الاتصال.
معالجة التلوين الكرومية الجديدة توفر أداء مضاد للصدأ المتقدم.
متوافق مع سلسلة GROMELLE 6000 وسلسلة HOLMBURY TGW وسلسلة FARTER VVS
| حجم الجسم ((في)) | 1/4 | 3/8 | نصف | 3/4 | 1 |
| الضغط الاسمي ((PSI) | 10000 | 10000 | 10000 | 8500 | 6000 |
| التدفق المسموح به ((GPM)) | 3 | 6 | 12 | 28 | 50 |
| نطاق الحرارة | -20°C إلى +120°C | ||||
| مواد الأختام | الـ NBR | ||||
| الجزء رقم | LS | د | HEX1 | أ | T |
| CB-S2S-BA | 58.9 | S32六角 | S19 للجانب | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | S36六角 | S22 للجانب | 16 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | S39六角 | S27 للجانب | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | S50六角 | S35 للجانب | 20.5 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | S65六角 | S41 للجانب | 20.5 | G1 NPT1 |
| الجزء رقم | LP | ج | HEX2 | أ | T |
| CB-P2S-BA | 36 | 12.5 | S19 للجانب | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 40.5 | 16 | S22 للجانب | 16 | G3/8 NPT3/8 |
| CB-P4S-BA | 49 | 17 | S27 للجانب | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 56 | 19 | S35 للجانب | 20.5 | G3/4 NPT3/4 |
| CB-P8S-BA | 66 | 22 | S41 للجانب | 20.5 | G1 NPT1 |
