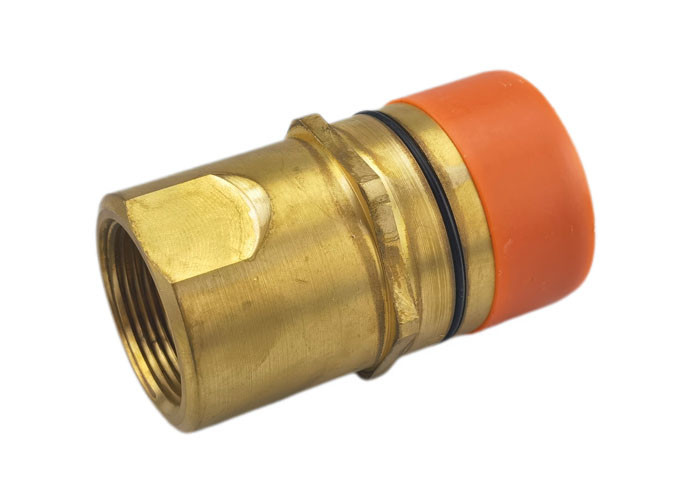

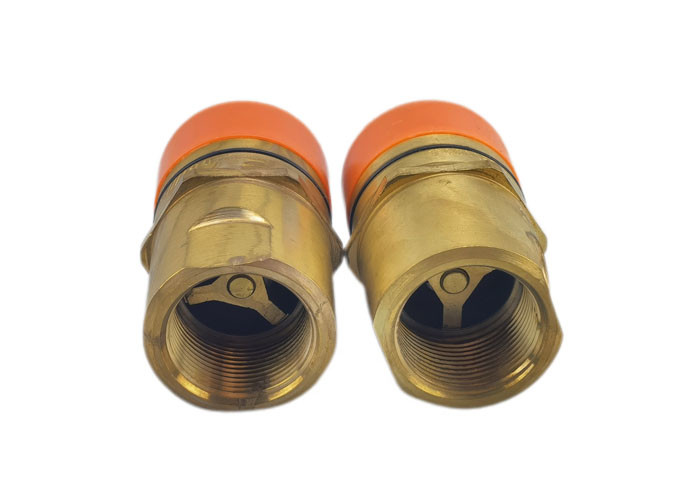

متوافق مع سلسلة HANSEN 96 النحاس نوع الخيط الهيدروليكي الارتباط السريع
أجهزة ربط سلسلة CB-5 لديها قطر اسمي لا يزيد عن 25 مم. تم تصميمها وتصنيعها بموجب المادة 3.3 من التوجيه الأوروبي للمعدات تحت الضغط 97/23 EC.
التطبيقات
التطبيقات التي تحتاج إلى توصيل أو فصل تحت الضغط ، مع خسارة سائل منخفضة (صمامات ذات الوجه المسطح) صناعة الوقود ، اتصالات الجرار والمقطورة
المواد القياسية
الخصائص
| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| 3/4 " | CB-S6B-5FN-A | 3/4-14 | 79 | 103 | 29,2 |
| 1" | CB-S8B-5FN-A | 1-11 1/2 | 96 | 113 | 36,6 |
| 1/4 | CB-S10B-5FN-A | 1-1/4 | 101 | 132 | 45,2 |
| حجم الجسم | شريك | الخيط | ج | د | HEX |
| 3/4 " | CB-P6B-5FN-A | 3/4-14 | 79 | 38 | 33,3 |
| 1" | CB-P8B-5FN-A | 1-11 1/2 | 90 | 47,5 | 39,6 |
| 1/4 | CB-P10B-5FN-A | 1-1/4 | 94 | 53,8 | 47,8 |
