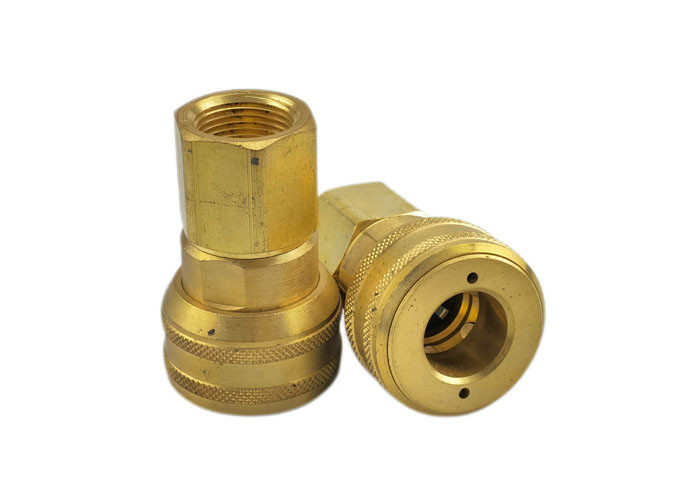

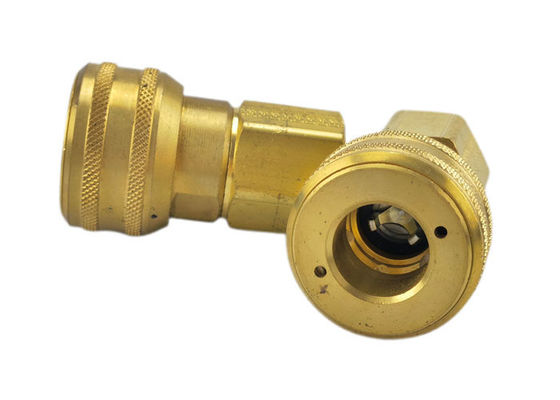

نوع القفل للخيوط التوصيل السريع الهيدروليكي
0.25 بوصة ملفوفة بالخيوط التوصيل السريع
الخصائص
يتم تصميم وتصنيع أجهزة الارتباط ذات القطر الاسمي أكبر من 25 ملم وفقًا لما ورد في الوحدة D1 من التوجيه الأوروبي للأجهزة الخاضعة للضغط 97/23 EC.لا ينبغي استخدامها لنقل الغازات المتطايرة.
التطبيقات
جميع التطبيقات الصناعية والصعبة. الأعمال العامة، البحرية، معدات الرفع، الأنظمة الخاضعة لأحمال ميكانيكية ثقيلة، الضغوط العالية
يتم تصميم وتصنيع أجهزة الارتباط من سلسلة CB-5 التي يصل قطرها الاسمي إلى 25 ملم بما في ذلك وفقا للمادة 3.3 من التوجيه الأوروبي للأجهزة الخاضعة للضغط 97/23 EC.
المواد القياسية
| حجم الجسم | شريك | الخيط | أ | ب | HEX |
| ربع بوصة | CB-S2S-5FN | 4/4-18 | 53 | 35 | 19 |
| ربع بوصة | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8 " | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8 " | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| نصف | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| نصف | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4 " | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4 " | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
| حجم الجسم | شريك | الخيط | ج | د | HEX |
| ربع بوصة | CB-P2S-5FN | 4/4-18 | 35 | 15 | 19 |
| ربع بوصة | CB-P2S-5FG | 1/4-19 | 35 | 15 | 19 |
| 3/8 " | CB-P3S-5FN | 3/8-18 | 42 | 19 | 23 |
| 3/8 " | CB-P3S-5FG | 3/8-19 | 42 | 19 | 23 |
| نصف | CB-P4S-5FN | 1/2-14 | 50 | 22 | 27 |
| نصف | CB-P4S-5FG | 1/2-14 | 50 | 22 | 27 |
| 3/4 " | CB-P6S-5FN | 3/4-14 | 63 | 29 | 35 |
| 3/4 " | CB-P6S-5FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-5FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-5FG | 1-11 | 71 | 36 | 41 |
