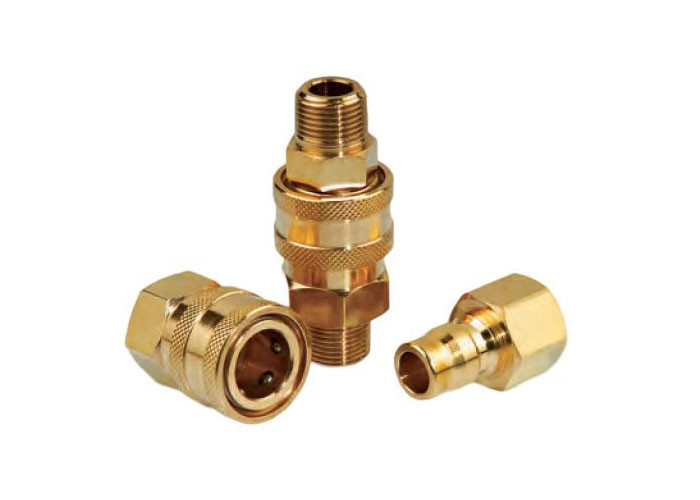

التطبيقات في التدفق القصوى النوع الياباني الهيدروليكي التوصيل السريع النحاس
التطبيقات: هذه السلسلة هي أقراص غير مقطوعة للتطبيقات التي تتطلب أقصى تدفق.يقدم الحفرة المفتوحة أقل انخفاض في الضغط من أي تصميم للاتصال السريع وهو مثالي للتطبيقات مثل المياه عالية الضغط وغسالات البخار، منظفات السجاد وخطوط التبريد من العفن والعديد من التطبيقات الأخرى غير الصمامات.
المواصفات:
| حجم الجسم ((في)) | 1/8 | 1/4 | 3/8 | نصف |
| الضغط المعدل ((PSI) | ||||
| النحاس Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| التدفق المسموح به ((GPM)) | 3 | 6 | 12 | 12 |
| نطاق درجة الحرارة ((ختامات الدرجة العليا)) | -20°C إلى +120°C | |||
الخصائص:
1يقدم الحفرة السلسة المفتوحة بدون صمام في أي نصف أقل انخفاض في الضغط ويسمح بسهولة التشبيك في التطبيقات التي تستخدم فيها نفس الخطوط لأكثر من وسيلة واحدة.
2يتم تصنيع المفاصل والحلمات من القطع الصلبة التي توفر الارتباط الجودة التي هي متينة.
3الحلمات متوفرة في النحاس والفولاذ المقاوم للصدأ 304 كمواد منتجات قياسية.
4الحلمات متوفرة في 304 الفولاذ المقاوم للصدأ، النحاس
5هذا الارتباط هو الارتباط التبادل لأن الأبعاد والوظائف يمكن أن تتبادل مع الارتباطات المماثلة المصنعة من قبل الشركات المصنعة الأخرى.
6متوافق مع سلسلة NITTO TSP.

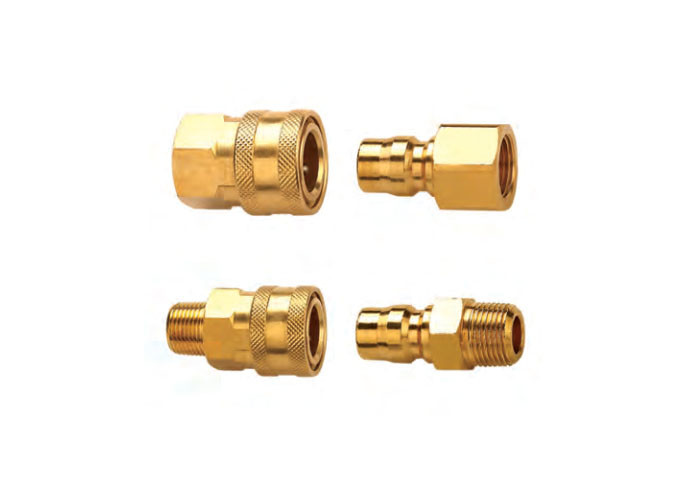

| الجزء رقم | LS | ¢ د | HEX1 | أ | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| الجزء رقم | LS | ¢ د | HEX1 | أ | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| الجزء رقم | LP | ج | HEX2 | أ | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| الجزء رقم | LP | ج | HEX1 | أ | T |
| (سي بي-آر دي-01 بي ام) | 32 | 15.5 | 14 | 9 | ZG1/8 |
| (سي بي-آر دي-02 بي ام) | 38 | 18 | 19 | 13 | ZG1/4 |
| (سي بي-آر دي-03بي إم) | 43 | 21.2 | 23 | 13 | ZG3/8 |
| (سي بي-آر دي-04 بي ام) | 52 | 24.5 | 29 | 17 | ZG1/2 |
| (سي بي-آر دي-06 بي ام) | 56 | 28 | 36 | 18 | ZG3/4 |
| (سي بي-آر دي-08 بي ام) | 73 | 36 | 50 | 22 | ZG1 |
