الضغط المتوسط عالية الأداء النفسي والهيدروليكي النحاس التوصيل السريع
كارتربرغ، واحدة من العلامات التجارية المستقلة لشركة PMC، تمثل مجموعة متنوعة من منتجات سلسلة موصلات السوائل، والتي تغطي المفاصل السريعة الهيدروليكية، والمفاصل السريعة الهوائية والمفاصل الهوائية.توفير المنتجات عالية الجودة للعملاء، و OEM للعلامات التجارية الدولية من الدرجة الأولى.

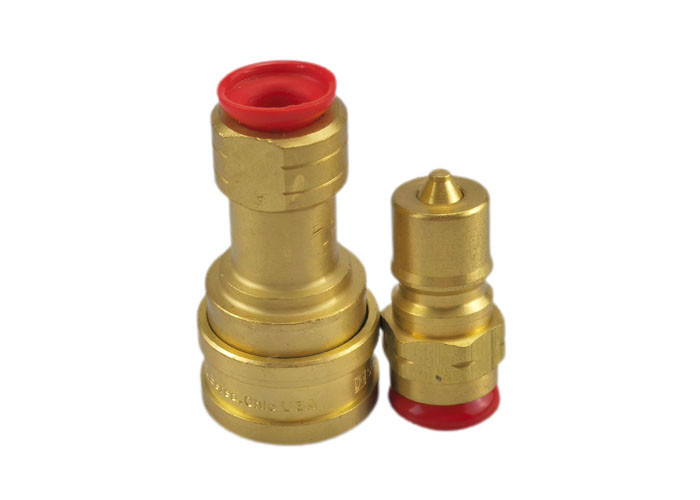

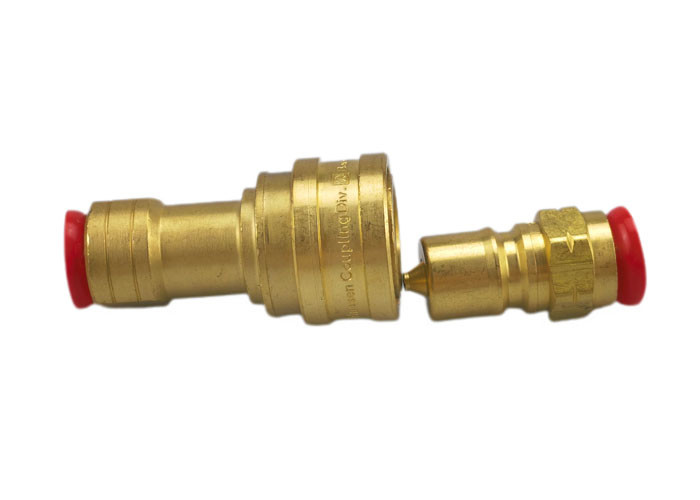

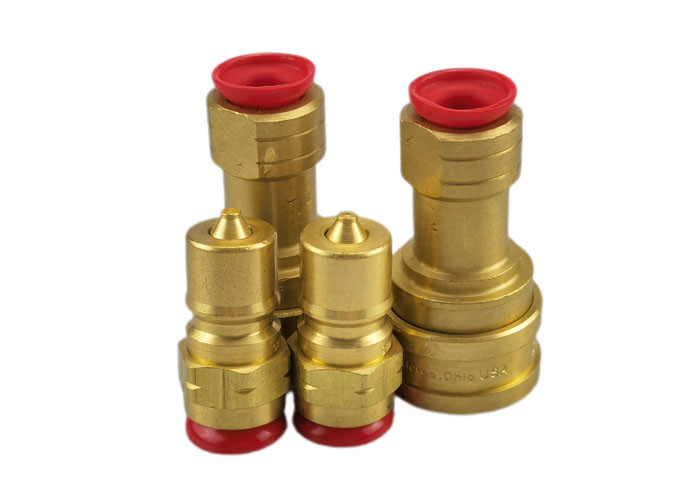

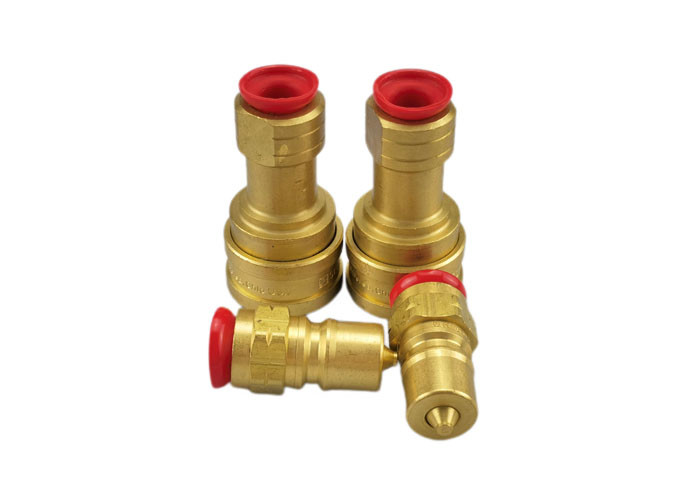

تستخدم سلسلة CB-3 Quick Couplings في جميع أنحاء الطيف من التطبيقات الهيدروليكية. تستخدم في المقام الأول مع السائل الهيدروليكي. يتم استخدام مقترحات CB-3 أيضًا مع المواد الكيميائية والماء والبخار وبعض الغازات.
المواد القياسية
الخصائص
| حجم الجسم | شريك | الخيط | أ | ب | عبر الشقق |
| 1/8 " | CB-S1B-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1B-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| ربع بوصة | CB-S2B-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| ربع بوصة | CB-S2B-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 " | CB-S3B-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 " | CB-S3B-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف | CB-S4B-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| نصف | CB-S4B-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6B-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6B-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8B-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8B-1FN | 1-11 |
4.13 | 2.61 | 1.75 |
| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| 1/8 " | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1B-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| ربع بوصة | CB-P2B-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| ربع بوصة | CB-P2B-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 " | CB-P3B-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 " | CB-P3B-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف | CB-P4B-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف | CB-P4B-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6B-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6B-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8B-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8B-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
