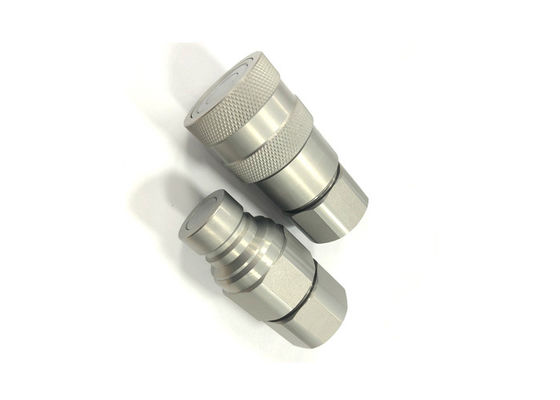

تصميم الوجه المسطح مع غطاء قفل براءة اختراع الارتباط الهيدروليكي عالي الضغط
يحتوي الارتباط الهيدروليكي عالي الضغط السريع على تصميم سطحي مع غطاء قفل براءة اختراع يدور تلقائيًا عند الاتصال.نظام القفل التلقائي يمنع فصل غير مرغوب فيه ويوفر حلول الاتصال السريع الخالية من التسرب والإفراج السريع في التطبيقات المضغوطةيجب أن تكون غطاء الارتباط السريع محسماً بين دبوس القفل ومسطح الإفراج أو فصل.
يتم توفير الارتباط في أحجام تتراوح من 1/8 ′′ إلى 3/8 ′′ وخيارات منفذ BSP و NPT.تصميم القفل والمواد الصلبة الكربونية القوية توفر حلول موثوقة للاتصال السريع في التطبيقات التي تحتوي على ضغط عمل من 700 720 بار حتى 10تصميم الوجه المسطح يحد من تسرب السوائل وتلوث الدوائر الهيدروليكية في تطبيقات الضغط العالي مثل أدوات القطع الطارئة.الآلات والمعدات المتنقلة للبناء والصناعة.
| حجم الجسم | مقيّم الضغط (PSI) | مقيّمالتدفق(GPM) | نطاق درجة الحرارة ((ختامات الدرجة العليا) | المعيار مادة الختم |
| ربع بوصة | 5000 | 3 | -20°C~+80°C | الـ NBR |
| 3/8 " | 3000 | 6 | ||
| نصف | 3000 | 12 | ||
| 3/4 " | 3000 | 28 | ||
| 1" | 3000 | 50 |
تقدم دراسات الحالة العديدة لدينا لمحة سريعة عن كيفية مساعدتنا لعملائنا لتحسين الإنتاجية والكفاءة والسلامة في العديد من التطبيقات الهيدروليكية.منع التسربات الهيدروليكية وتوقف الآلات غير المخطط لها أمر حاسم لتلبية متطلبات الإنتاجيةحلولنا الهيدروليكية تحسن ليس فقط التطبيقات الهيدروليكية ولكن عمليات عملك العامة والأداء.
نحن نقدم مجموعة واسعة من المنتجات مع:
المفاصل السريعة ذات الوجه المسطح
أجهزة ربط سريع مصنعة بالخيوط
أجهزة ربط من طراز الدمى
أجهزة التوصيل ذات الخيوط
المفاصل السريعة ذات الضغط العالي
ألواح متعددة المفاصل
أغطية الغبار والملحقات للاتصالات السريعة
صمامات الاختبار والمحولات الهيدروليكية
حلول الإفراج السريع المصممة خصيصًا
| شريك | الخيط | LS | φD | HS | أ |
| CB-S2S-6FN | G1/4 NPT1/4 | 60 | 28 | S22 | 14 |
| CB-S3S-6FN | G3/8 NPT3/8 | 72 | 32 | S24 | 14 |
| CB-S3S-6FN-A | G1/2 NPT1/2 | 76 | 32 | S27 | 16 |
| CB-S4S-6FN | G1/2 NPT1/2 | 77 | 38 | S32 | 16 |
| CB-S4S-6FN-A | G3/4 NPT3/4 | 79 | 38 | S36 | 22 |
| CB-S6S-6FN | G3/4 NPT3/4 | 79 | 42 | S36 | 22 |
| CB-S8S-6FN | G1 NPT1 | 97 | 48 | S41 | 23.5 |
| شريك | الخيط | LP | φج | HP | أ |
| CB-P2S-6FN | G1/4 NPT1/4 | 48 | 16 | S22 | 14 |
| CB-P3S-6FN | G3/8 NPT3/8 | 56 | 19.7 | S24 | 14 |
| CB-P3S-6FN-A | G1/2 NPT1/2 | 58 | 19.7 | S27 | 16 |
| CB-P4S-6FN | G1/2 NPT1/2 | 73 | 24.5 | S32 | 16 |
| CB-P4S-6FN-A | G3/4 NPT3/4 | 55 | 24.5 | S36 | 20 |
| CB-P6S-6FN | G3/4 NPT3/4 | 74 | 27 | S36 | 22 |
| CB-P8S-6FN | G1 NPT1 | 86 | 30 | S41 | 23.5 |
خدماتنا:
| 1تصميم مخصص، OEM متاح. |
| 2خدمة في الوقت المناسب و مهنية بعد البيع |
| 3-مجموعة منخفضة، حزمة قياسية، تسليم سريع. |
| 4خصم خاص وحماية مقدمة لموزعيننا. |
| 5كمبيع صادق، نستخدم دائما المواد الخام المتقدمة والمعدات المتقدمة،فنيين ماهرين ومراقبة صارمة للجودة لضمان منتجاتنا أن تنتهي في جودة عالية وميزة مستقرة. |
