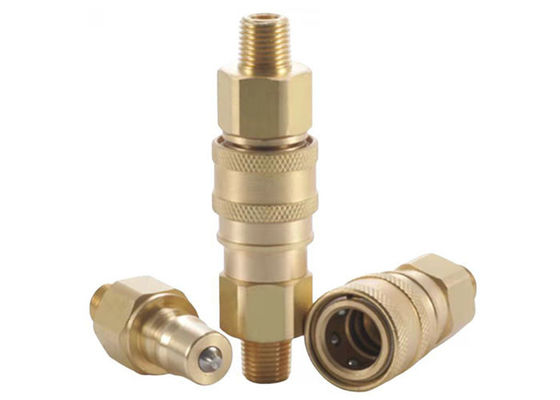

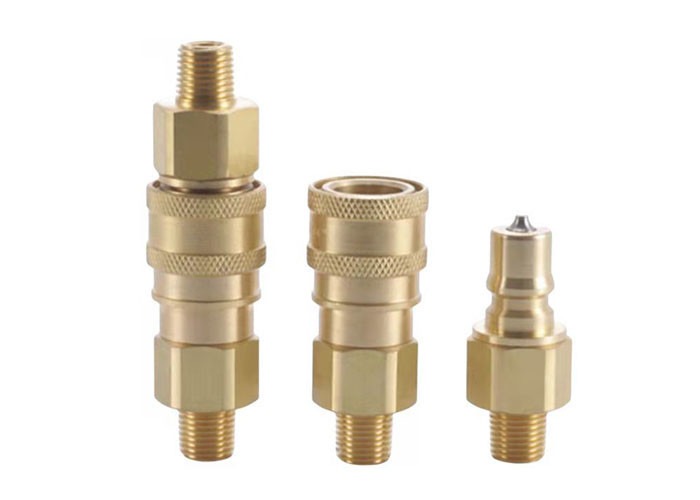

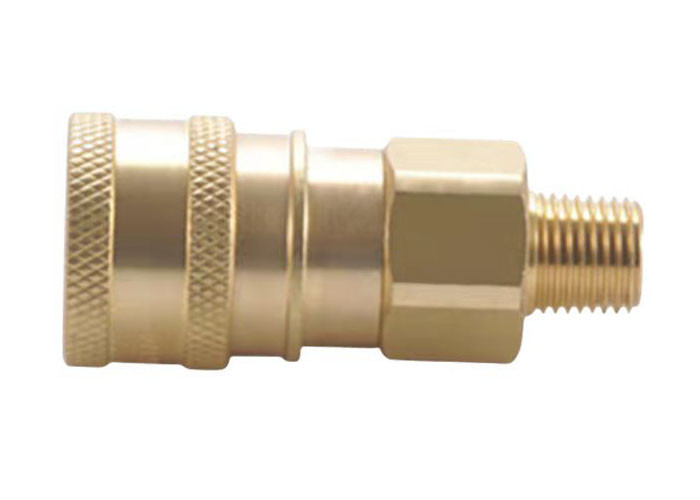

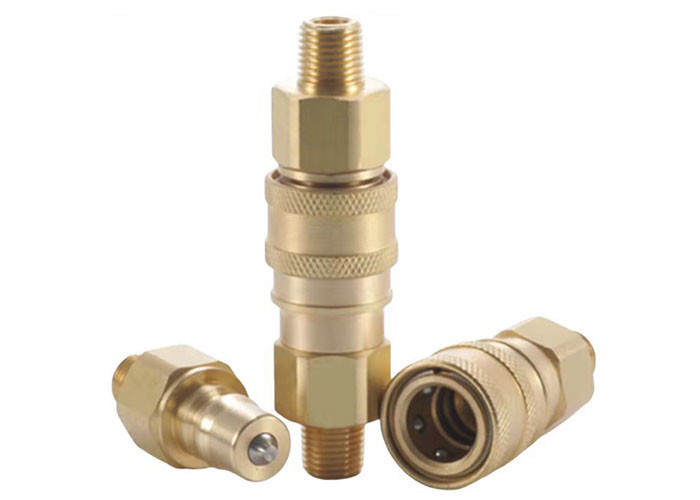

الارتباط السريع الهوائي والهيدروليكي للضغط المتوسط عالية الأداء ((BRASS)
التطبيقات: يستخدم في جميع أنحاء الطيف من التطبيقات الهيدروليكية،يمكن العثور على هذه المفاصل المزدوجة إيقاف في أي مكان أن خطوط نقل السوائل تحتاج إلى أن تكون متصلة وقطعت للعمل أو صيانة المعداتويتم استخدامه في معدات البناء، ومعدات الغابات، والآلات الزراعية، وأدوات النفط، وآلات مصنع الصلب، وغيرها من التطبيقات الهيدروليكية المتطلبة.
| حجم الجسم ((في)) | 1/4 | 3/8 | نصف | 3/4 | 1 |
| الضغط الاسمي ((PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| التدفق المسموح به ((GPM)) | 3 | 6 | 12 | 28 | 50 |
| نطاق الحرارة | -20°C إلى +120°C | ||||
| مادة الختم الوقائي | الـ NBR | ||||
الخصائص:
1الصمامات المتوفرة لمنع تسرب غير مقترنة.
2صمامات البوبيت تفتح تلقائيًا عند الاقتران، ضمن ضغط العمل المسموح به، للحفاظ على التدفق بسرعة.
3الآلية الموثوقة لضبط الكرة تبقي النصفين معاً
4المقبس والسدادة مصنعة بدقة من القطع الصلبة.
5سلسلة LSQ-S8 تتوافق مع معيار ISO 7241-B.
6متوافق مع سلسلة PARKER 60، سلسلة FASTER HNV، سلسلة AEROQUIP FD45 وسلسلة HANSEN HK
الأداء: سائل الاختبار: الزيت-200SUS.1GPM=3.78L/Min,1PSID=0.0069MPa.
| حجم الجسم | شريك | LS | Φ د | HS | أ | T |
| ربع بوصة | CB-S2B-1M | 62.5 | 27 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8 " | CB-S3B-1M | 68.5 | 35 | 27 | 13 | ZG3/8 NPT3/8 |
| نصف | CB-S4B-1M | 77.5 | 45 | 30 | 16 | ZG1/2 NPT1/2 |
| 3/4 " | CB-S6B-1M | 93.5 | 54 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | سي بي-إس8 بي-1 إم | 98 | 64.5 | 41 | 20 | ZG1 NPT1 |
| حجم الجسم | شريك | LP | د | ج | HP | أ | T |
| ربع بوصة | CB-P2B-1M | 53 | 14.2 | 22.5 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8 " | CB-P3B-1M | 55.5 | 19 | 25 | 27 | 13 | ZG3/8 NPT3/8 |
| نصف | CB-P4B-1M | 64.5 | 23.5 | 28 | 30 | 16 | ZG1/2 NPT1/2 |
| 3/4 " | CB-P6B-1M | 74.5 | 31.4 | 36 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-P8B-1M | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
