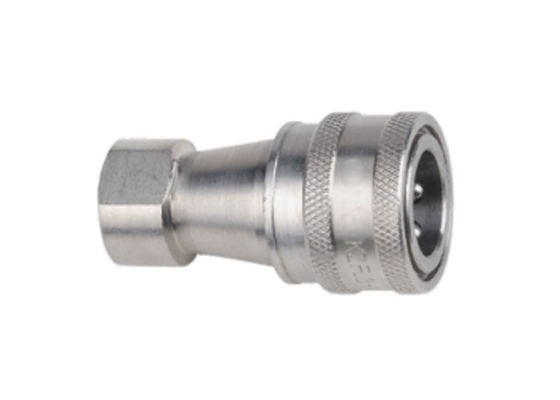

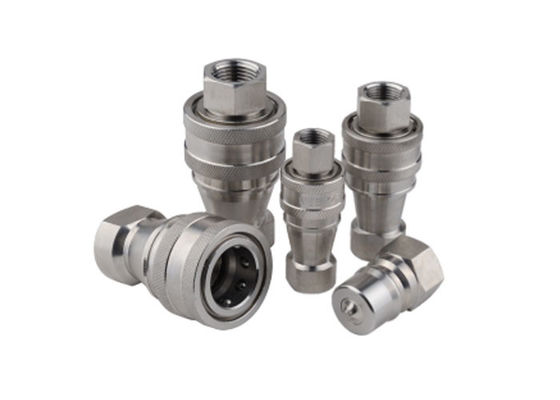

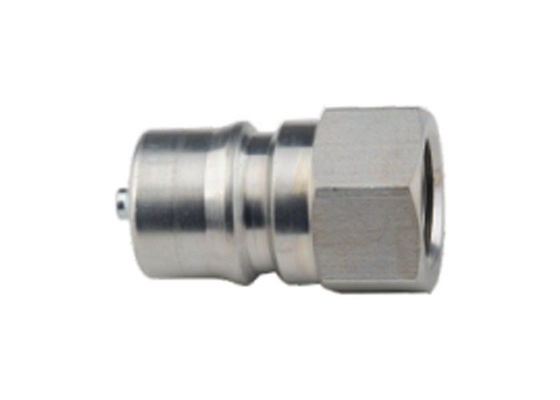

ISO7241B الفولاذ المقاوم للصدأ المفتوح والقريب النوع الهيدروليكي القابض السريع
الخصائص
يستخدم CB-SPL-1FG / CB-SPM-1FG في معدات البناء والتطبيقات الهيدروليكية.يمكن العثور على هذه المفاصل المزدوجة إيقاف في أي مكان أن خطوط نقل السوائل تحتاج إلى أن تكون متصلة وقطعت للعمل أو صيانة المعدات، وفقدان السوائل غير مرغوب فيه.
المواد القياسية
| حجم الجسم | شريك | LS | Φ د | HS | أ | T |
| 1/8" | CB-S2L-1F | 48 | 24 | 2 | 10 | ZG1/8 |
| ربع بوصة | CB-S2L-1F | 58 | 28 | 2 | 12.5 | ZG1/4 |
| 3/8 " | CB-S3L-1F | 65 | 35 | 2 | 13 | ZG3/8 |
| نصف | CB-S4L-1F | 72 | 45 | 2 | 14 | ZG1/2 |
| 3/4 " | CB-S6L-1F | 88 | 55 | 2 | 17 | ZG3/4 |
| 1" | CB-S8L-1F | 102 | 65 | 2 | 23 | ZG1 |
| 1-1/4" | CB-S10L-1F | 115 | 79 | 2 | 27 | ZG1-1/4 |
| 1-1/2" | CB-S12L-1F | 124 | 79 | 2 | 27 | ZG1-1/2 |
| 2" | CB-S16L-1F | 132 | 109 | 2 | 30 | ZG2 |
| حجم الجسم | شريك | LP | ج | HP | أ | T |
| 1/8" | CB-P2L-1F | 29 | 19 | 6 | 10 | ZG1/8 |
| ربع بوصة | CB-P2L-1F | 36 | 22.5 | 6 | 12.5 | ZG1/4 |
| 3/8 " | CB-P3L-1F | 40 | 25 | 6 | 13 | ZG3/8 |
| نصف | CB-P4L-1F | 44 | 28 | 6 | 14 | ZG1/2 |
| 3/4 " | CB-P6L-1F | 52 | 36 | 6 | 17 | ZG3/4 |
| 1" | CB-P8L-1F | 62 | 40 | 6 | 23 | ZG1 |
| 1-1/4" | CB-P10L-1F | 70 | 45 | 6 | 27 | ZG1-1/4 |
| 1-1/2" | CB-P12L-1F | 75 | 49 | 6 | 27 | ZG1-1/2 |
| 2" | CB-P16L-1F | 80 | 52 | 6 | 30 | ZG2 |
