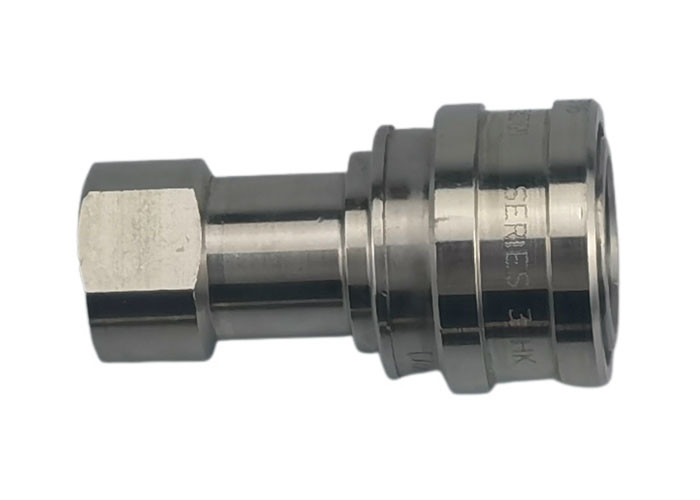

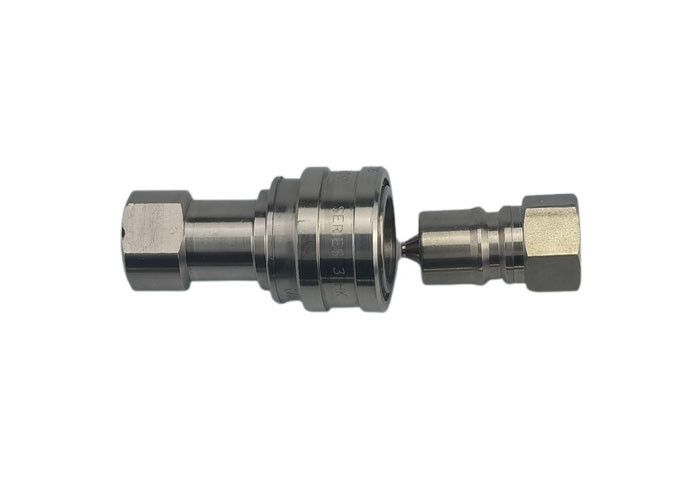

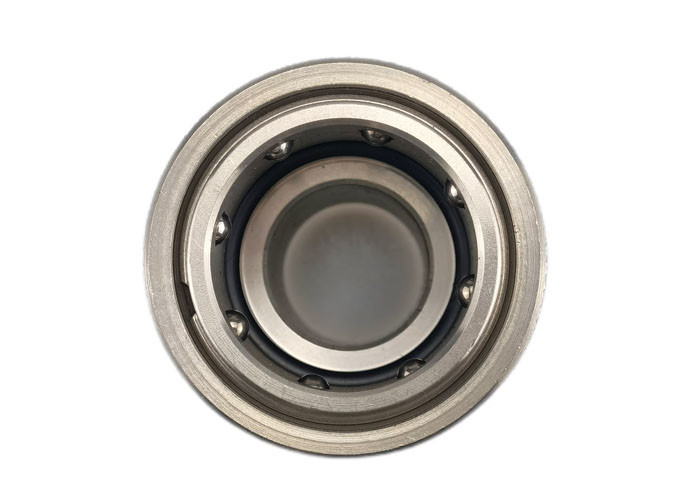

1/2'' CB-1 سلسلة الفولاذ المقاوم للصدأ 316 نوع مغلق الهيدروليكي الارتباط السريع
كيف يعمل المرفقات السريعة الهيدروليكية؟
الخصائص
يستخدم CB-SPL-1FG / CB-SPM-1FG في معدات البناء والتطبيقات الهيدروليكية.يمكن العثور على هذه المفاصل المزدوجة إيقاف في أي مكان أن خطوط نقل السوائل تحتاج إلى أن تكون متصلة وقطعت للعمل أو صيانة المعدات، وفقدان السوائل غير مرغوب فيه.
المواد القياسية
| حجم الجسم | شريك | الخيط | أ | ب | عبر الشقق |
| 1/8 " | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| ربع بوصة | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| ربع بوصة | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 " | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 " | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| نصف | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| ربع بوصة | CB-P2S-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| ربع بوصة | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 " | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 " | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
