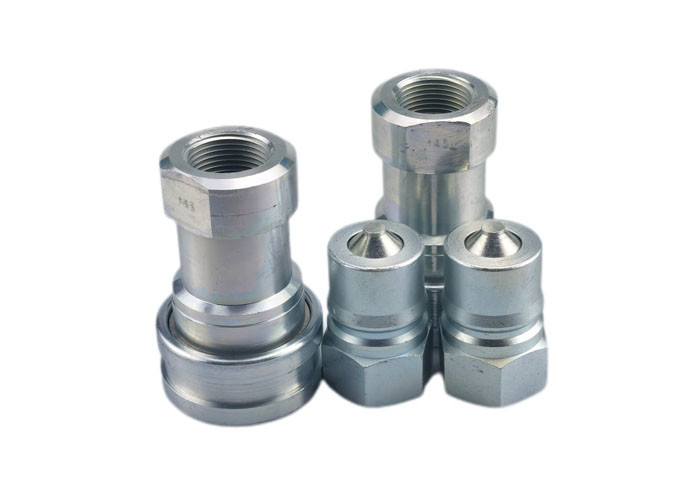

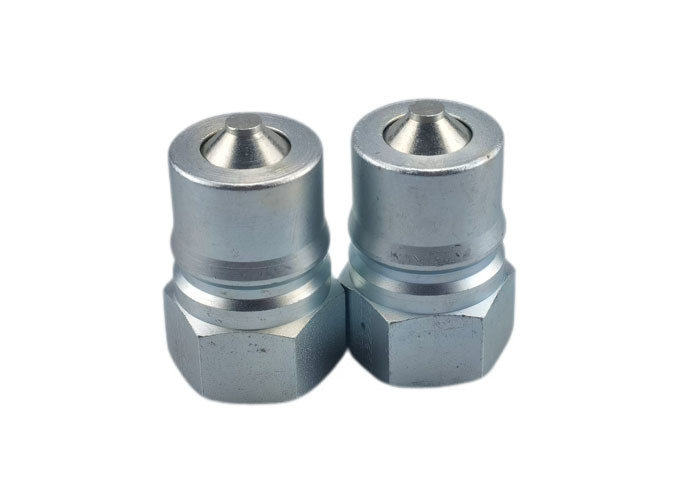

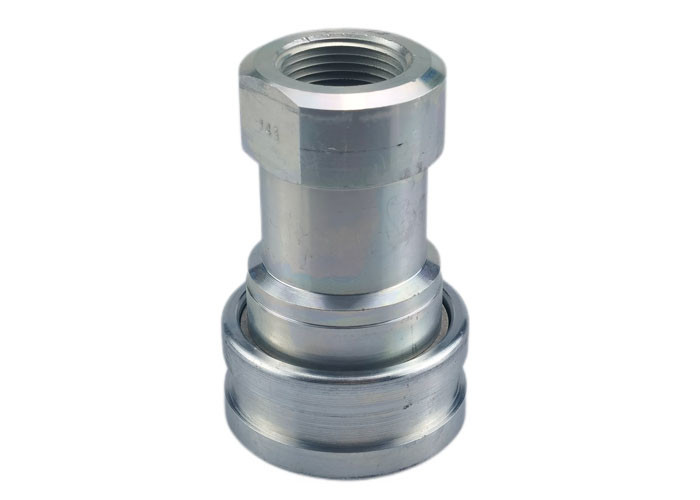

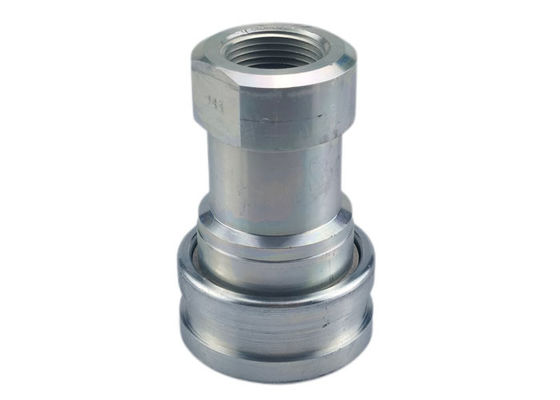

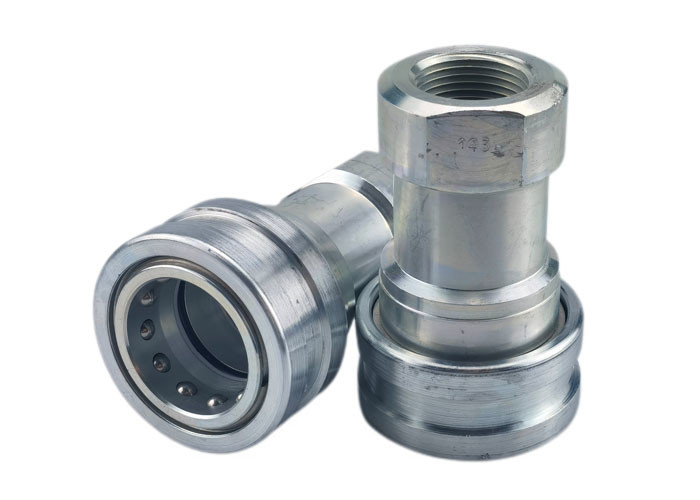

1' فولاذ الهيدروليكية المرفق السريع،الهيدروليكية قابلة للتبديل
يتم استخدام ربطات CB-SP1S-1FG في معدات البناء والمعدات الغاباتية والآلات الزراعية وأدوات النفط ومعدات النفط وآلات مصنع الصلب وغيرها من التطبيقات الهيدروليكية المتطلبة.
المواد القياسية
النحاس، الصلب المقوى بالزنك، الصلب المقاوم للصدأ
الأختام: NBR، Viton، EPDM
الخصائص
صمامات البوبيت متاحة لمنع التسرب غير المرتبط. تفتح صمامات البوبيت تلقائيًا عند ربطها ضمن ضغط العمل المسموح به للحفاظ على التدفق بسرعة.
الأجزاء الحاسمة مُصقّدة من أجل المُستدامة.
متوافق مع سلسلة PARKER 60 ، FASTER HNV Series AEROQUIP FD45 Series و HANSEN HK Series.
| حجم الجسم | شريك | الخيط | أ | ب | عبر الشقق |
| 1/8 " | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| ربع بوصة | CB-S2S-1FG | 1/4-19 | 2.26 | 1.17 | 0.75 |
| ربع بوصة | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8 " | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8 " | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| نصف | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| نصف | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | CB-S8S-1FN | 1-11 |
4.13 | 2.61 | 1.75 |
| حجم الجسم | شريك | الخيط | ج | د | E | HEX |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| ربع بوصة | CB-P2S-1FG | 1/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| ربع بوصة | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8 " | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8 " | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| نصف | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| نصف | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8S-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
