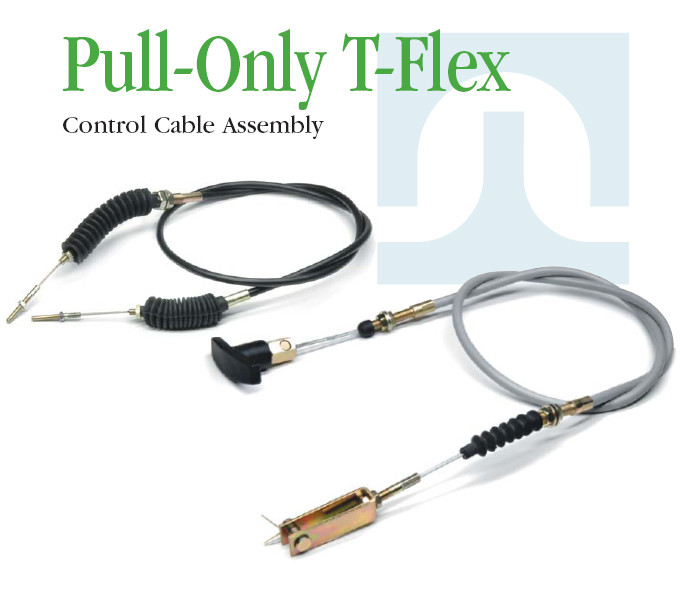

تم تصميم كابلات التحكم في T-Flex من Phidix للسيطرة على الحركة بسحب فقط، وهي مبنية مع قلب من فولاذ الكربون عالي الجاذبية وغلاف خارجي متين.نحن نقدم المواصفات التقنية الرئيسية والرسومات الأبعاد لدعم تكامل النظام، والقرارات الهندسية، والتكوينات المخصصة.
| السمة | المواصفات |
| نطاق ضربة | 1.0" 3.0" (25 76 ملم) |
| نصف قطر الانحناء الأدنى | 5 بوصات (127 ملم) |
| قدرة الحمل | ما يصل إلى 3000 باوند |
| قطر الكابل الخارجي | 7.5 ملم (معتاد) |
| محور الكابلات | خيط من الفولاذ الكربوني ذو الصلابة العالية |
| مادة الغطاء | أوليو بروبيلين (المعيار) / البلاستيك عالي الحرارة |
| نطاق الحرارة | -54 درجة مئوية إلى +110 درجة مئوية (-65 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
لتطبيقات الحمل العالي ، وانحراف منخفض ، تحافظ كابلات T-Flex على أداء دقيق حتى في ظل الاهتزاز والتشغيل المتكرر.

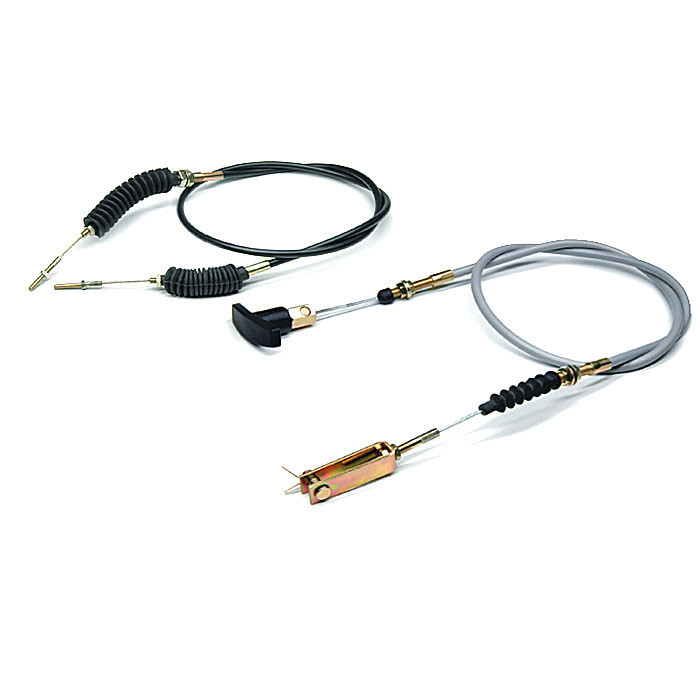

تساند كابلات التحكم T-Flex مجموعة متنوعة من أنواع التثبيت النهائي ، كل منها مناسب لنظم تركيب مختلفة:
• أطراف العصا: أسطوانات ملفوفة للتشغيل المباشر للمرافعة
• الشقوق والرمال: للاتصالات القائمة على الربط
• أزرار / نهاية العين / رؤوس الكرات: لوحات أو تركيبات دوارة
• الأكمام المزدوجة أو الرأس: استقرار هيكل الدعم
تحميل الرسمة الكاملة Pull_Only_T_Flex.pdf
فيما يلي مخططات مقاسية للخيارات الشائعة لتركيب كابل T-Flex وتكوينات التثبيت.
• نهاية الأكمام الملفوفة
• النهاية المفتوحة بالجذع المتدلي
ملاحظة: للحصول على مواصفات كاملة للأبعاد في جميع أنواع التركيبات، قم بتنزيل دليلنا الفني الكامل.
أعطنا ضربتك، الحمل، درجة حرارة التشغيل، وأسلوب الاتصال.مهندسونا سوف يصممون مجموعة من الكابلات التي يتم سحبها فقط لتطبيقك
اتصل بـ (فيديكس)للمساعدة الهندسية أو نماذج CAD.
