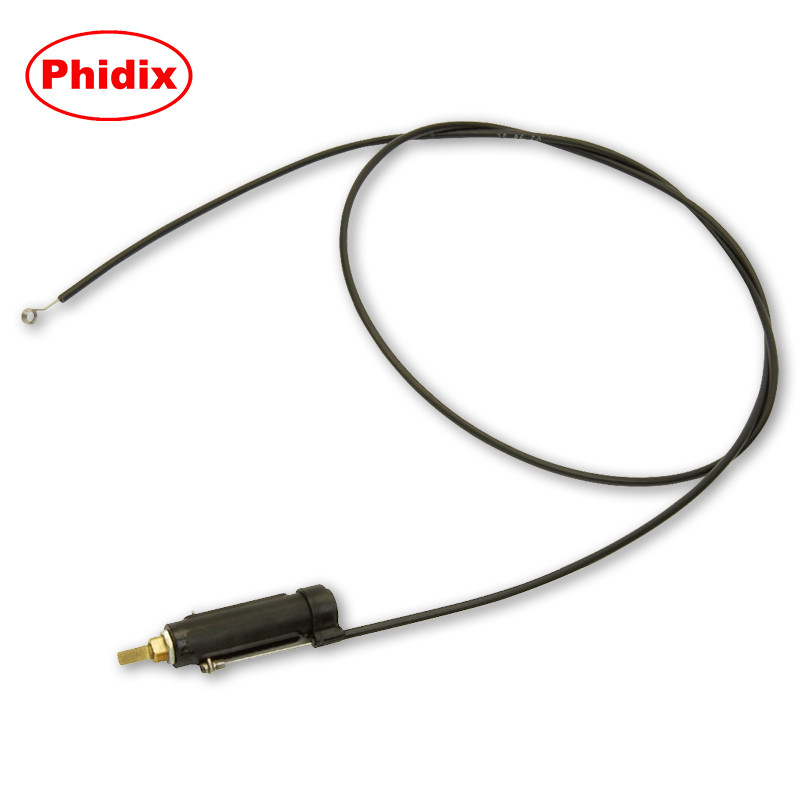

كابل التحكم الدوار ذو السحب فقط – سلسلة Phidix غير القابلة للقفل
توفر هذه الصفحة نظرة عامة رسمية على كابلات التحكم الدوارة الصناعية من Phidix غير القابلة للقفل.
لخيارات التخصيص أو تكوينات الفولاذ المقاوم للصدأ، يرجى زيارة صفحة تخصيص الكابل الدوار.
ما هو كابل التحكم الدوار؟
يحول كابل التحكم الدوار من Phidix الإدخال الدوراني (عادةً ما يصل إلى 270 درجة) إلى حركة خطية، مما يتيح التشغيل عن بعد للأنظمة الميكانيكية—دون تعقيد الإلكترونيات أو الهيدروليكا.
هذا الكابل غير قابل للقفل، مما يعني أنه يعود بحرية دون ترصيع أو نقرات. إنه مثالي للتحكم اليدوي في التدفئة والتهوية وتكييف الهواء، وصمامات السخانات، والملفات، وإيقاف التشغيل البحري، والتطبيقات الأخرى التي تتطلب حركة سلسة بالسحب والدفع.
مبدأ العمل الأساسي: دوران 270 درجة = 1.5 بوصة حركة خطية

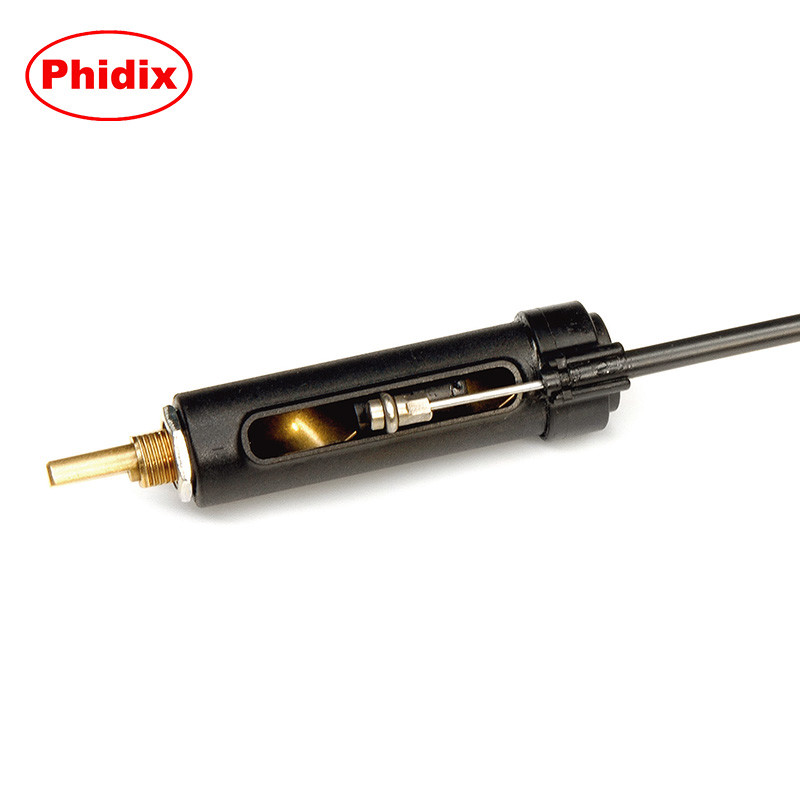

داخليًا، يتميز الكابل بلب داخلي مرن ملفوف حلزونيًا وموجود داخل قناة مقواة. يقوم المقبض الدوار بتدوير عمود الإدخال (في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة)، مما يؤدي إلى تشغيل السلك الداخلي لإنشاء ما يصل إلى 1.5 بوصة من الشوط الخطي عند المخرج.
مخطط مبسط:
إدخال دوراني → إخراج خطي
يضمن هذا التصميم انتقالًا ضيقًا، وارتدادًا ضئيلاً، وحركة دقيقة للأنظمة التي تتطلب تحكمًا ميكانيكيًا عن بعد.
لماذا تختار الدوران الميكانيكي على التشغيل الإلكتروني؟
| الميزة |
الكابل الدوار الميكانيكي |
المشغل الإلكتروني |
| تعقيد الأسلاك |
لا يوجد |
يتطلب أسلاكًا وطاقة |
| تحمل الأعطال |
التحكم اليدوي ممكن دائمًا |
قد تتطلب أدوات تشخيصية |
| مقاومة البيئة |
يتحمل الغبار والاهتزاز والرطوبة |
غالبًا ما يحتاج إلى حاويات |
| الصيانة |
استبدال بسيط |
قد يتطلب فني خدمة |
كابلات Phidix الدوارة مثالية للبيئات الوعرة والمحدودة المساحة حيث تكون البساطة والموثوقية أكثر أهمية من التشغيل الآلي.

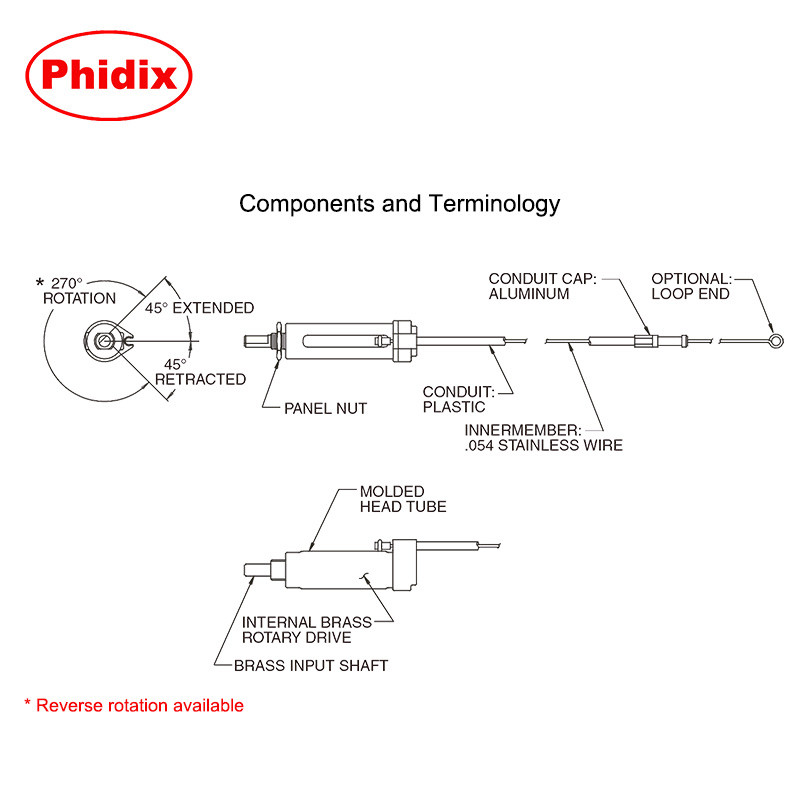

التركيب الهيكلي والمواد
• عمود الإدخال: نحاس (قياسي)؛ متوفر في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة

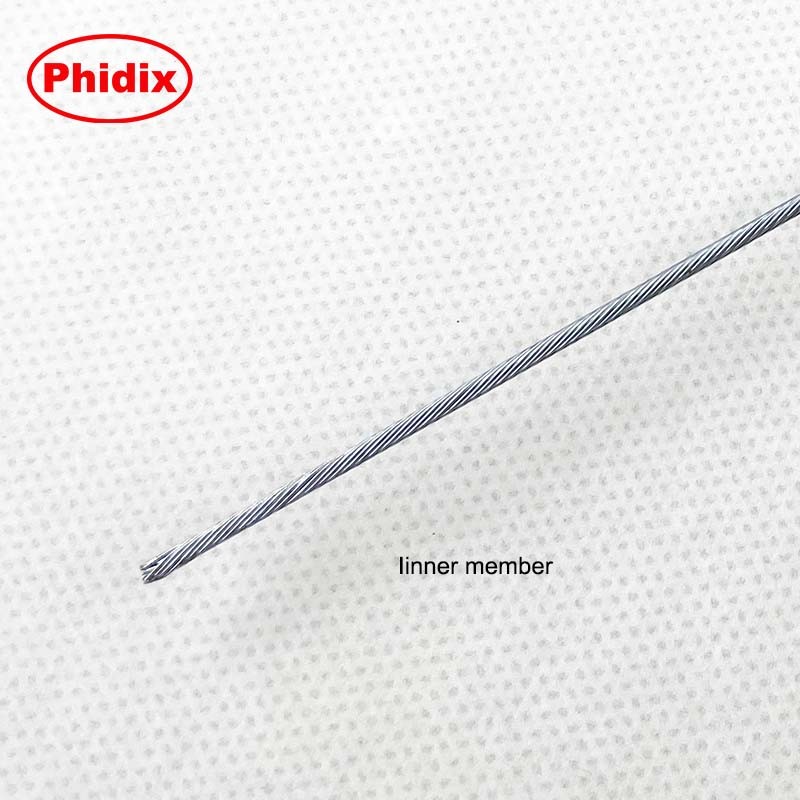

• السلك الداخلي: لب من الفولاذ المقاوم للصدأ 1x7
• الغلاف: بلاستيك مقوى مع خيوط تثبيت
• نهاية الإخراج: مسمار كروي أو حلقة أو وصلة قضيب مخصصة
خيط التثبيت: M12 x 1.0 أو 3/8-24 UNF
زنبرك الإرجاع: اختياري للتطبيقات التي تحتاج إلى قوة إعادة الضبط

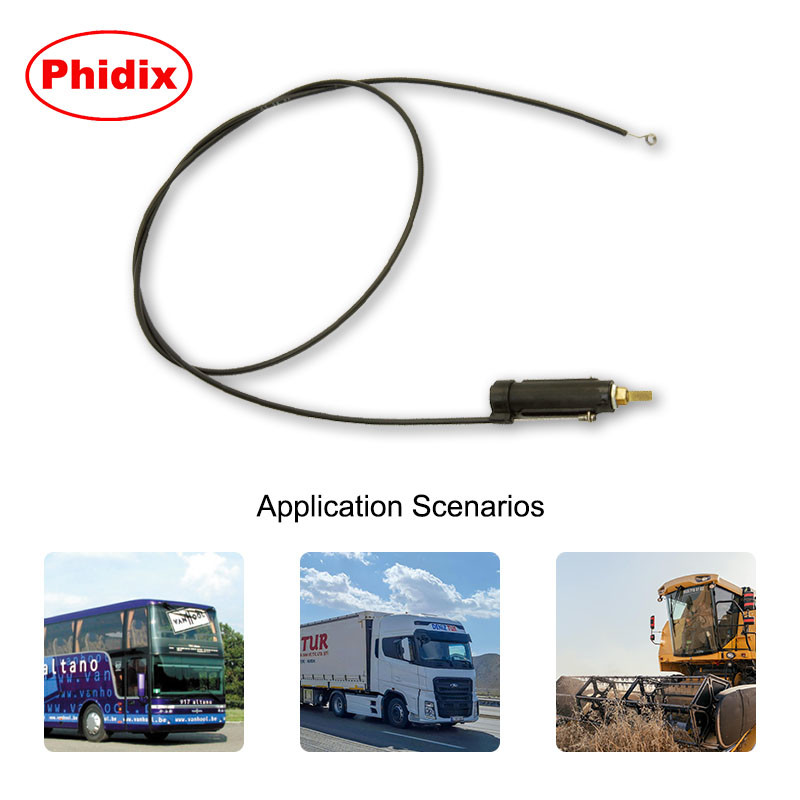

التطبيقات الشائعة
| التطبيق |
حالة الاستخدام |
| أنظمة التدفئة والتهوية وتكييف الهواء |
تشغيل الفتحة أو الملف يدويًا |
| المركبات التجارية |
التحكم في صمام السخان في الكابينة |
| محركات بحرية |
روافع الإغلاق، التحكم في الخانق |
| الآلات الزراعية |
تشغيل الوصلات المغلقة |
غالبًا ما يتم دمج هذا الكابل في مقابض دوارة مثبتة على اللوحة, ونقل القوة إلى المكونات على بعد عدة أقدام—حتى من خلال التوجيه المنحني.

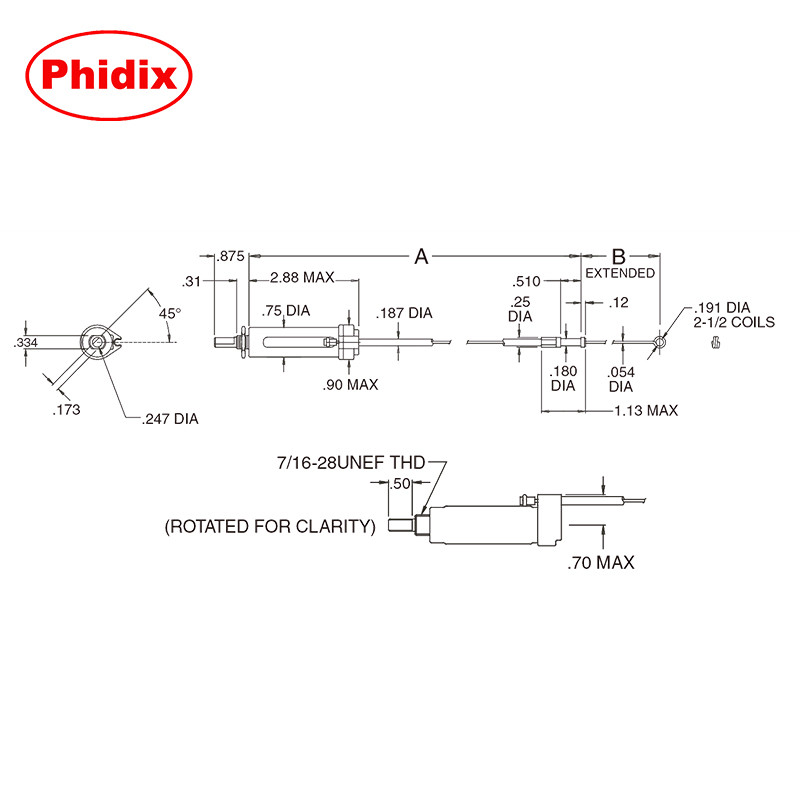

المواصفات الفنية
| المعلمة |
القيمة |
| شوط الحركة |
1.5" (± 0.1") |
| زاوية الإدخال |
270 درجة ± 10 درجات |
| طول الكابل |
12" – 72" (قابل للتخصيص) |
| نطاق درجة الحرارة |
–30 درجة مئوية إلى +100 درجة مئوية |
| عمود الإدخال |
نحاس أو فولاذ مقاوم للصدأ |
| واجهة الخيط |
3/8-24 UNF أو M12 |
هل تحتاج إلى نطاق حركة أو خيط أو مادة مختلفة؟ عرض الخيارات المخصصة →
الأسئلة المتداولة
س: هل هذا الكابل قابل للعكس؟
نعم. يمكن تكوينه لإدخال الدوران في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة.
س: هل يمكن تركيب الكابل في لوحات القيادة الضيقة؟
بالتأكيد. يسهل غلافه المرن وعموده الملولب تركيبه على اللوحة في حاويات ضيقة.
س: ما هو الحد الأدنى لكمية الطلب؟
نحن نقدم نماذج أولية منخفضة الحجم وتشغيلات دفعات على مستوى الشركة المصنعة للمعدات الأصلية. اتصل بنا للحصول على التفاصيل.
س: هل يمكنني طلب شوط حركة أطول أو تشغيل مزدوج النهاية؟
هذه متوفرة ضمن التكوينات المخصصة. راجع صفحة التخصيص للحصول على التفاصيل.
اطلب عرض أسعار أو تطابق رسم
إذا كنت تصمم واجهة تحكم في اللوحة أو تستبدل مشغلًا دوارًا قديمًا، فيمكن لـ Phidix توفير أجزاء متطابقة أو تصميم حسب المواصفات.
