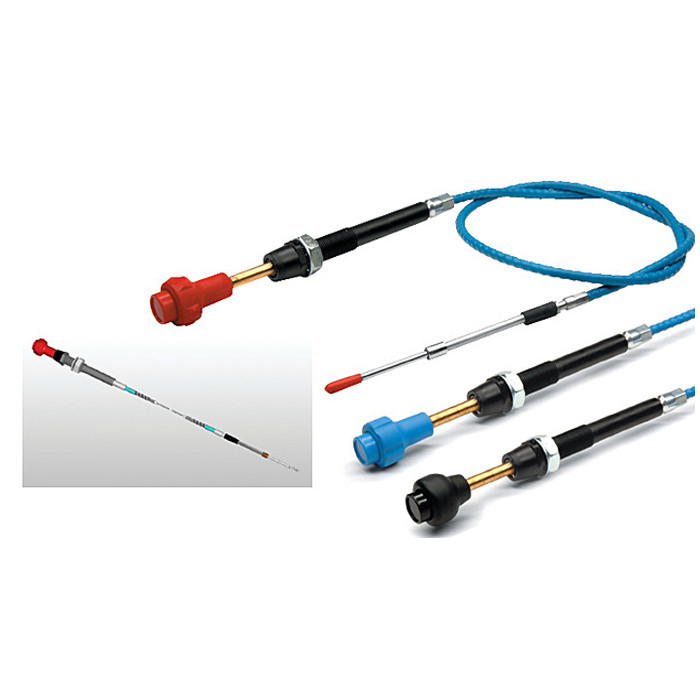

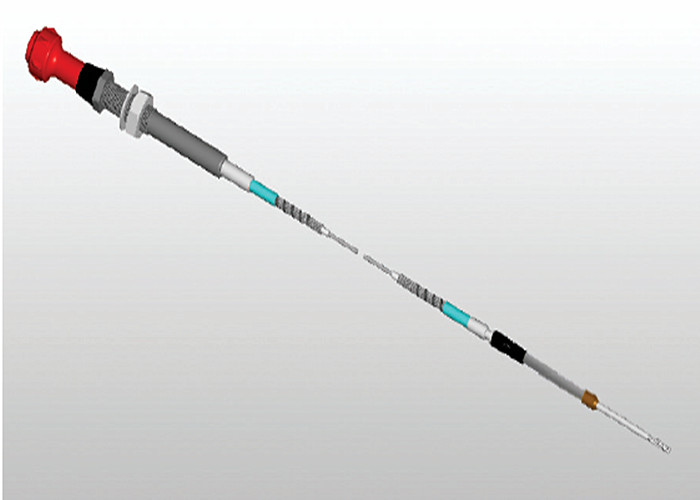

الصغر ضبط الأداء دفع - سحب رأس التحكم لديها مجموعة متنوعة من المقبضات الحدسة مرنة
وصف المنتج
نحن مصممون ومصنعون لمجموعة واسعة من كابلات الطائرات.لتعديل مسار السفر، يجب الضغط على الزر أو سحب الزر عن طريق الضغط على الزر الأوسط.
يؤدي الدوران المعاكس لتوجيهات عقارب الساعة إلى تراجع الإخراج في الوضع النهائي ، في حين يؤدي الدوران في اتجاه عقارب الساعة إلى تمديده. للحصول على 1 "من السفر الخطي ، هناك حاجة إلى أربعة دورات ونصف.لا تتأثر إعداد تعديل الميكرو من قبل الاهتزاز العادي.
من حيث الملحقات ، يتوفر قفل الاحتكاك اختياريًا. وهذا ضروري للتطبيقات التي تتأثر بالاهتزازات الشديدة. كما يتوفر رأس تحكم فقط لقفل الاحتكاك.
الخصائص
• رأس التحكم من النايلون مليء بالزجاج
• السفر: 3.00 " كحد أقصى
• نصف قطر الانحناء:3.00" الحد الأدنى و 7.00" الحد الأدنى
• درجة حرارة التشغيل: -65 درجة فهرنهايت ∼ 165 درجة فهرنهايت (داخل) ؛ 230 درجة فهرنهايت (خروج)
التطبيقات
• طائرات الطيران العام
• نظام التحكم بالضغط
• مراقبة الخليط
• التحكم في الدفع/المنحدر
التجهيزات النهائية المقترحة
• مجموعة كاملة
المعلمات التقنية
الخروج القياسي - التدليك 565-550
| الملاحظات:(معايير التصميم) | درجة حرارة العمل: | فقدان الحركة: .030 +.0004 لكل درجة الانحناء مع قوة ± 5.0lb |
| السكتة الدماغيةالساعة الثالثة | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
الحمل العادي: ±20lb |
| نصف قطر الانحناء الأدنى:3.00" | رأس التحكم من النايلون مليء بالزجاج |
الخروج من الحبل السلكي - التدفق 565-557
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | الحمل الطبيعي:غير محدد (يتم تحديده حسب تكوين التثبيت) |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 3.00" | رأس التحكم من النايلون مليء بالزجاج |
الخروج من الأسلاك الصلبة - التدليك 565-558
| ملاحظات: (معايير التصميم) | درجة حرارة التشغيل: | الحمل الطبيعي:غير محدد (يتم تحديده حسب تكوين التثبيت) |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 7.00" | رأس التحكم من النايلون مليء بالزجاج |
التحكم في قفل الاحتكاك - الوقود 565-555
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | الحمل الطبيعي:120 باوند من التوتر، 25 باوند من الضغط |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 3.00" | فقدان الحركة: .030' +.0004 لكل درجة الانحناء مع قوة ± 5.0lb |
رأس التحكم من النايلون مليء بالزجاج |
الناتج القياسي - الخليط 565-550
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | فقدان الحركة:.030 +.0004 لكل درجة من الانحناء مع قوة ± 5.0lb |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
الحمل الطبيعي: ± 20 باوند |
| الحد الأدنى لقطر الانحناء: 3.00" | رأس التحكم من النايلون مليء بالزجاج |
الخروج من الحبل السلكي - الخليط 565-557
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | الحمل الطبيعي:غير محدد (يتم تحديده حسب تكوين التثبيت) |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 3.00" | رأس التحكم من النايلون مليء بالزجاج |
الخروج من الأسلاك الصلبة - الخليط 565-558
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | الحمل الطبيعي:غير محدد (يتم تحديده حسب تكوين التثبيت) |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 7.00" | رأس التحكم من النايلون مليء بالزجاج |
الناتج القياسي - Prop/Pitch 565-550
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | فقدان الحركة: .030 +.0004 لكل درجة من الانحناء مع قوة ± 5.0lb |
| السكتة الدماغية: 3.00" | fروم -65 درجة فهرنهايت +230 درجة فهرنهايت الحمل الطبيعي: ± 20lb |
|
| الحد الأدنى لقطر الانحناء: 7.00" | رأس التحكم من النايلون مليء بالزجاج |
الخروج من الحبل السلكي - الدعم/المضرب 565-557
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | الحمل الطبيعي:غير محدد (يتم تحديده حسب تكوين التثبيت) |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 3.00" | رأس التحكم من النايلون مليء بالزجاج |
الخروج من الأسلاك الصلبة - Prop/Pitch 565-558
| ملاحظات: (معايير التصميم) | درجة حرارة العمل: | الحمل الطبيعي:غير محدد (يتم تحديده حسب تكوين التثبيت) |
| السكتة الدماغية: 3.00" | من -65 درجة فهرنهايت إلى +165 درجة فهرنهايت عند نهاية المدخل/ + 230 درجة فهرنهايت عند نهاية الإخراج |
|
| الحد الأدنى لقطر الانحناء: 7.00" | رأس التحكم من النايلون مليء بالزجاج |
رموز الطلب
جميع أبعاد الرسوم البيانية في بوصات.
المواد
• الفولاذ المقاوم للصدأ أو الفولاذ الكربوني المطلي
• قناة الفولاذ الكربوني المغطاة بالبلاستيك والعضو الداخلي
• الختم البلاستيكي
• زر بلاستيكي
التعبئة والشحن
رموز الطلب
المهام ️ الحجم ️ 1⁄4
خيارات الإخراج (ضغط الحاجز) BC
السفر (بوصات) 3
طول الكابل (بوصات) XXX
رموز الترتيب خيوط مترية
الدوام
خيارات الإخراج (ضغط الحاجز) BC
السفر (ملم) ¢ 75
طول الكابلات (ملم) XXX
الأسئلة الشائعة
س: ما هي علامة تجارية كابلات التحكم؟
الجواب: علامة تجارية كابلات التحكم هي PHIDIX.
س: ما هو رقم نموذج كابلات التحكم؟
ج: رقم نموذج كابلات التحكم هو PHIDIX.
س: أين يتم تصنيع كابلات التحكم؟
الجواب: يتم تصنيع كابلات التحكم في شنغهاي.
س: ما هي مواصفات كابلات التحكم؟
ج: يرجى الاتصال بنا لمواصفات كابلات التحكم.
