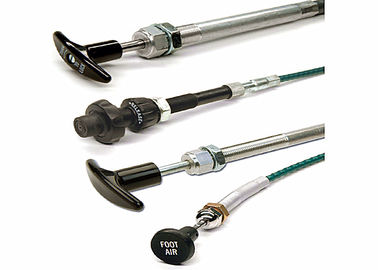

كابل التحكم في المشبك عالي الأداء للشاحنات / الحافلات / القوارب / الجرارات الزراعية

كابلات التحكم المخصصة كابلات المشبك للشاحنات / الحافلات / القوارب / الجرارات الزراعية

هذه السلسلة مخصصة، الاحتياجات الخاصة للعملاء المختلفين.

[ رمز رقم الجزء ]
البناءالعينة الجزء رقم 173
173 ‬ أدوات مع قضبان نهائية من الفولاذ المقاوم للصدأ
174 أجهزة مفيدة ذات أنبوب دعم من الفولاذ المقاوم للصدأ ودرع من الفولاذ المقاوم للصدأ
313 EXT منخفضة الاحتكاك مع جميع الأسطح البلاستيكية والعصي النهائية من الفولاذ المقاوم للصدأ.
314 EXT منخفضة الاحتكاك مع جميع أسطح البلاستيك، قضبان نهاية الفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأيدورأنابيب الدعم
واجب(قدرة حمل الحمولة) M
متوفرة في: V (الواجب الخفيف جداً) ، L (الواجب الخفيف) ، M (الواجب المتوسط) ، H (الواجب الثقيل).
حدد بواسطة الحمل أو قطر قضيب النهاية من الجدول أ أدناه.
معدات نهاية القناة️ TG
TT (التوصيلات الخيطية في كلا الطرفين) ، GG (التوصيلات المتقطعة في كلا الطرفين) ، TG (التوصيلات الخيطية في نهاية واحدة والمتقطعة في الطرف الآخر). انظر الجدول A والشكل B أدناه للأبعاد.
طول الرحلة2
1 إلى 6 بوصات تحديد من الجدول A والشكل C أدناه.
الطول الإجمالي(بوصات) 90

[ قدرات الحمل وطول الرحلة ]


[ إضافات نهاية القناة ]
النوع T
التثبيت النهائي للقناة المزدوجة للتركيب على الجدار.
النوع G
إصلاحات نهاية القناة المتقطعة للتركيب بواسطة U-bolts أو clamps.


[ الطول الكلي والسفر في بوصات ]
للكابلات البديلة
أ: إزالة الكابل القديم.
ب. قياس الطول كما هو موضح أدناه.
ج - قياس طول الرحلة من 1 إلى 6
D. تحديد حجم الخيط F. إختيار رقم الجزء الأساسي من الجدول أعلاه.
للكابلات الجديدة
أ. تحديد الطول الكلي.
ب - قياس المسافة المطلوبة إضافة 1⁄4 ′′ ثم تدويرها لأعلى إلى أقرب بوصة كاملة
ج. تحديد الأحمال واختيار رقم الجزء الأساسي من الجدول أ.


[ كابلات رأس التحكم المجمعة محلياً ]

*3 = عصا نهاية الفولاذ المقاوم للصدأ **4 = عصا نهاية الفولاذ المقاوم للصدأ، أنبوب الدعم والدرع الداخلي
