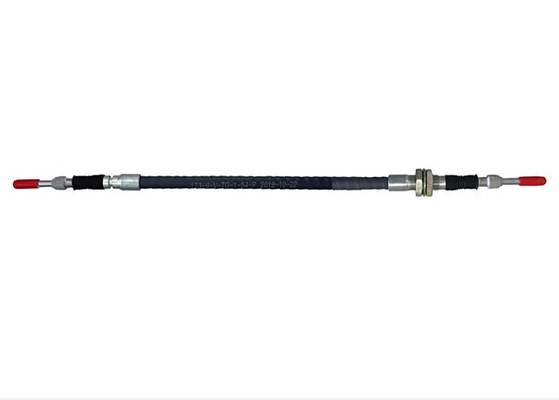

تخصيص جميع أنواع كابل القابض كابل الفرامل الميكانيكية التحول ، سهلة التركيب وسهلة الصيانة
|
【تطبيقات】 |
【 مادة 】 صلب قناة و Innermember |
【صناعة الدفع والسحب】
تقدم Cablecraft Motion Controls مجموعة كاملة من أدوات التحكم في الدفع والسحب التي توفر وسيلة لنقل الحركة الخطية من موقع إلى آخر.إنها توفر سهولة التركيب بالإضافة إلى الأداء الفائق.
نوع بريستو® التحكم هو بناء اقتصادي للتطبيقات التي لا تتطلب انحناء نصف قطر محكم ، ويتم تصنيف درجة الحرارة للاستخدام من -65 درجة فهرنهايت إلى ذروة + 230 درجة فهرنهايت.
أسلوب المنفعة يضيف سلك ربط لتحقيق التكامل الهيكلي ونصف قطر انحناء أدنى أكثر إحكامًا من عناصر التحكم الأخرى.
EXT منخفضة الاحتكاك تتمتع أدوات التحكم بنفس مزايا الأداة المساعدة مع عضو داخلي مغطى بالبلاستيك مضاف يوفر كفاءة محسّنة.
الاحتكاك المنخفضتوفر أدوات التحكم معيار الامتياز للضوابط الصناعية.تشتمل الميزات على سلك رابط من أجل السلامة الهيكلية ، ونصف قطر انحناء أدنى محكم ، وعضو داخلي مغطى بمادة PTFE لتحقيق أقصى درجات التشغيل الفعال والسلس.تم تصنيف درجة الحرارة للاستخدام من -65 درجة فهرنهايت إلى ذروة + 230 درجة فهرنهايت ، وستوفر عمرًا طويلاً في أكثر التطبيقات تطلبًا.
【Push- Pull Standard Description
تصميم Cablecraft® المثبت زمنياً - تطور تصميم التحكم في Cablecraft اليوم من أكثر من 54 عامًا من الخبرة في تلبية مجموعة واسعة من التطبيقات الصناعية والذخائر والبحرية والطائرات.إلى جانب الاختيار الدقيق للمواد وطرق التصنيع ، يوفر هذا التصميم للمستخدمين أكثر مستويات التحكم في الجودة تنوعًا والأكثر تنوعًا المتاحة اليوم.
قضيب النهاية وأنبوب الدعم -يمكن طلب جميع أدوات التحكم القياسية في Cablecraft إما من النوع 300 من الفولاذ المقاوم للصدأ أو قضبان نهاية وأنابيب دعم مطلية بحماية من الكربون الصلب.اختر المواد التي تلبي متطلباتك على أفضل وجه.
أختام قضيب النهاية -تم تصميم أختام ممسحة القضبان بعناية لمنع دخول الرطوبة والتلوث إلى أنبوب الدعم ولتوفير سطح محمل للحركة السلسة للقضيب الطرفي.يتوفر نوعان من أختام ممسحة القضبان (انظر خيارات الختم في كود الطلب) ، وهي قادرة على تلبية مجموعة واسعة من الظروف البيئية.
ختم ممسحة عائم موديل 5 محسّن -جميع أدوات التحكم في الأدوات المساعدة ، وقلة الاحتكاك ، و EXT منخفضة الاحتكاك ، و Bristow® مزودة بختم بلاستيكي مقولب جديد محسّن من الطراز 5 ما لم يُنص على خلاف ذلك.أثبتت الاختبارات المكثفة والخبرة الميدانية قدرة هذا الختم على حماية التحكم في البيئات الملوثة.تعمل ألسنة الأمان على تثبيت الأختام في موضعها ، كما تعمل جلبة أنبوب الدعم الداخلي على تحسين محاذاة قضيب النهاية.
نظام ختم المساحات العائمة موديل 6 -يتم تقديم نظام مانع التسرب للطراز 6 كخيار في جميع كابلات التحكم في الدفع والسحب من Cablecraft.إنه مصمم لتوفير توافق أكثر إحكامًا مع سطح طرف القضيب ويتم إضافة حلقة o داخلية عند الوصلة الدوارة لأنبوب الدعم لتوفير حماية إضافية.يوفر نظام الختم النموذجي 6 إحكامًا إضافيًا للاستخدام في الظروف البيئية القاسية.نظرًا لأن هذا الختم ينتج احتكاكًا إضافيًا في الحمل لكابل التحكم بالدفع والسحب ، فإنه يوصى به للتطبيقات التي يمكنها تحمل الاحتكاك الإضافي.
يدور على محور - تم تصميم الوصلة الدوارة بين أنبوب الدعم وغطاء النهاية للسماح بالدوران بحد أدنى 8 درجات من خط مركز التحكم.
ختم دوار -يتم توفير حماية المفصل الدوار من دخول الرطوبة والتلوث عن طريق ختم مصبوب.في LD والأحجام الأكبر ، يمكن إزالة صواميل التركيب لتركيبات المواسير من النوع الملولب دون إزالة الختم المائل.
قبعات القناة -تحتوي جميع أدوات التحكم القياسية في Cablecraft على وصلات مواسير فولاذية مطلية.تتوفر أدوات التحكم الخاصة المصممة للتطبيقات البحرية والطائرات مع تركيبات من الفولاذ المقاوم للصدأ أو النحاس.
قناة أو أنبوب أو ترعة -تتوفر أربعة أنواع من بناء القناة لتلبية المتطلبات المختلفة - احتكاك منخفض ، EXT منخفض الاحتكاك ، منفعة و Bristow.راجع بيانات "تحديد التحكم في Cablecraft" وصفحات المواصفات الفردية للحصول على معلومات الإنشاء والأداء.هذه المواسير القياسية مغطاة بغلاف بلاستيكي صلب للحماية من التآكل والتآكل.يسمح الترميز اللوني للأغلفة بتحديد نوع التحكم بسهولة:
منخفض الاحتكاك - أخضر
منخفض الاحتكاك الأخضر
فائدة رمادي
بريستو بلاك
عضو عامل داخلي - يتكون عضو التشغيل الداخلي لجميع أدوات التحكم القياسية في Cablecraft من خيط مرن مقاس 1 × 19 ، ومُدرع بغطاء فولاذي متدرج لضمان التشغيل الفعال وقوة الضغط.عضو التشغيل الداخلي من الفولاذ المقاوم للصدأ متاح لمزيد من الحماية في البيئات المسببة للتآكل.في أدوات التحكم منخفضة الاحتكاك ، يوفر طلاء PTFE كفاءة فائقة ويقلل من "الانزلاق اللاصق" أثناء التشغيل.ملحوظة: VLD Bristow عبارة عن سلك صلب ، EXT منخفض الاحتكاك مغطى بالبلاستيك ، الأداة غير مغطاة.
تزييت -يتم تشحيم جميع أدوات التحكم القياسية في Cablecraft أثناء البناء بمركبات مختارة بعناية لتوفير الأداء الأمثل.لا مزيد من الخدمة ضرورية أو موصى بها.
التركيب -يجب تنفيذ التوقفات الميكانيكية عند أو أقل من السفر المطلوب (أي 1،2 أو 3 أو 4 أو 5 أو 6) على المعدات التي يتم تركيب مجموعة الكابلات عليها.قد يحدث تلف داخلي إذا تم السماح لقضيب النهاية بالهبوط إلى أسفل غطاء القناة الداخلي.
