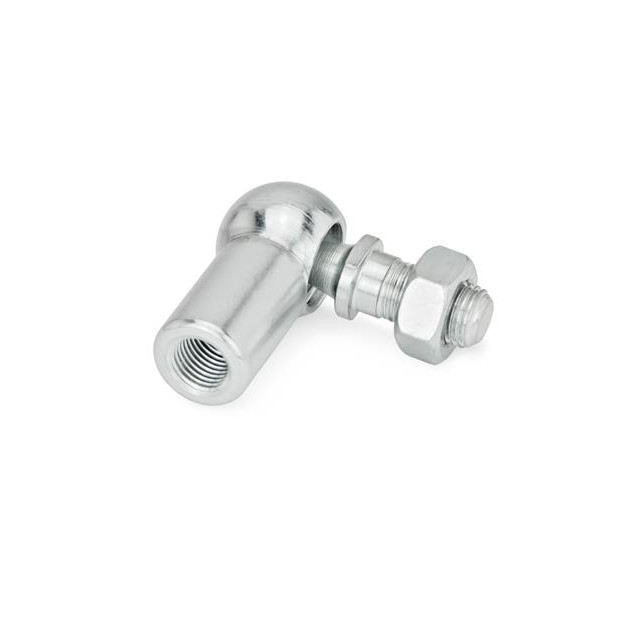

تتكون الوصلات الكروية الملولبة من مقبس كروي ومسمار كروي
[ وصف المنتج ]
تتكون الوصلات الكروية الملولبة من مقبس كروي ومسمار كروي.
زاوية الدوران للنوع المزود بمقبض أمان (أنواع CS) هي 15 درجة ، بدون قفل أمان (أنواع C) تبلغ 18 درجة.
أثناء التجميع ، يتم دفع تجويف الكرة فوق الحلقة المفاجئة ، والتي تعمل بمثابة التجنيب.إذا لم تكن قوة الاستبقاء كافية ، فيمكن تأمين توصيل مأخذ الكرة / مسمار الكرة بواسطة مزلاج الأمان ، والذي يمكن تركيبه بسهولة.
لحماية الوصلات الكروية الملولبة من التلوث ، يمكن استخدام أغطية الغبار.
الصامولة السداسية هي جزء من وصلات الوصلات الكروية الملولبة مع مسمار ملولب.
[إنهاء الحماية]
مسمار الجسم والكرة مطلي بالزنك وتخميله ؛تم تفكيك مسمار الكرة.التجميع مشحم.
[ يكتب ]
| ج | مع مسمار ملولب ، بدون مزلاج أمان |
| CS | مع مسمار ملولب ، مع مزلاج أمان |
[ تخصيص ]
| الإسكان ومربط الخيوط | كرة |
| صلب | صلب |
| • فئة الملكية 5 | • تصلب |
| • مطلي بالزنك ، إنهاء عديم اللون تخميل | • تجويف الكرة مشحم |
[الأبعاد في: متري]
| د 1 | د 2 | د 3 | د 5 | د 6 | ل 1 | L3 | L4 | ر | أ / ف | دقيقة. | |
| H9 / h9 | الخيط الأيمن | خيط اليد اليسرى | خيط | دقيقة. | قوة الانسحاب | ||||||
| 8 | م 5 | م 5 لتر | م 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 رطل من القوة (30 نيوتن) |
| 10 | م 6 | م 6 لتر | م 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 رطل من القوة (40 نيوتن) |
| 13 | م 8 | م 8 لتر | م 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 رطل من القوة (60 نيوتن) |
| 16 | م 10 | م 10 لتر | م 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 رطل من القوة (80 نيوتن) |
| 16 | م 12 | م 12 لتر | م 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 رطل من القوة (80 نيوتن) |
| 19 | م 14F | م 14FL | م 14 × 1.5 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 رطل من القوة (100 نيوتن) |

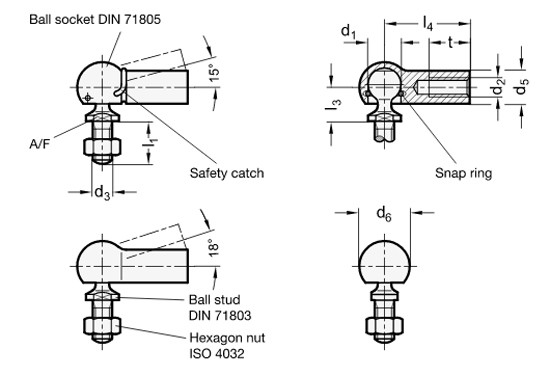

[ رسم ]
