مخصص TXLM سلسلة الزنك مطلي الفولاذ المقاوم للصدأ الكربون الصلب دبابيس Clevis
【 وصف المنتج 】
يمكن استخدام Clevises في مجموعة واسعة من التطبيقات من الحديقة والحديقة إلى البناء الثقيل. أنها مصنوعة من الفولاذ الكربوني المنخفض والزنك مطلي لمقاومة التآكل. يمكن استخدام clevis في المواقف التي يلزم فيها فصل الارتباط بسهولة. وفي هذه الحالات ، يمكن استخدام العديد من مقاطع التثبيت سهلة الإزالة مع المسامير الخاصة بنا لتأمين clevis في مكانه من خلال عين الرابط. تصنع دبابيس الزنبرك باستخدام مسامير فولاذية منخفضة الكربون وأجسام فولاذية زنبركية معالجة حراريا
مصنوعة مقاطع الاحتفاظ باستخدام الصلب الينابيع المعالجة حراريا.
الشقوق متوفرة في مجموعة كاملة من أحجام متري وبوصة. يدعم النمط المشقوق آليا التفاوتات التي لا يمكن تحقيقها من خلال التلفيفات المزورة. تسمح درجات التحمل العالية بتشديد التركيب مع إعطاء نظرة أنظف للعديد من المجموعات.
【التطبيقات】
• النجيلة والحديقة
• اعمال بناء
• الزراعة
【 المميزات 】
• منخفض الكربون الصلب للتصميم الاقتصادي
• نمط clevis تشكيله لارتداء أعلى دقة والمظهر
• عرضت في كل من متري وبوصة
• كلا متري وبوصة متوفرة في إصدارات RH & LH
• متعددة نمط الاحتفاظ مقاطع المتاحة
• مشابه لـ DIN 71 752 (متري)

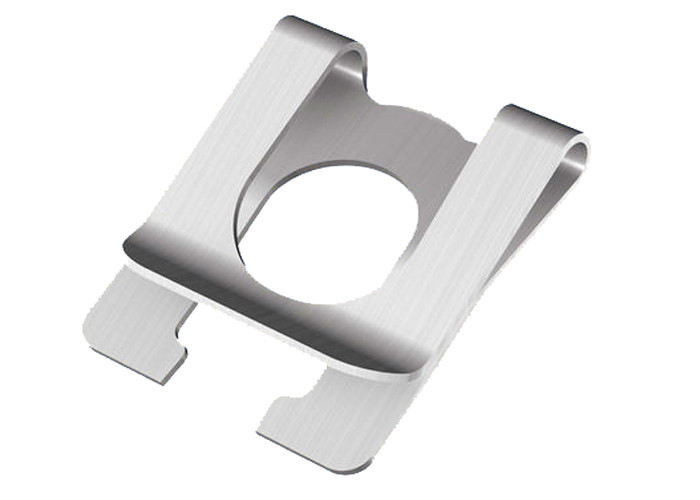

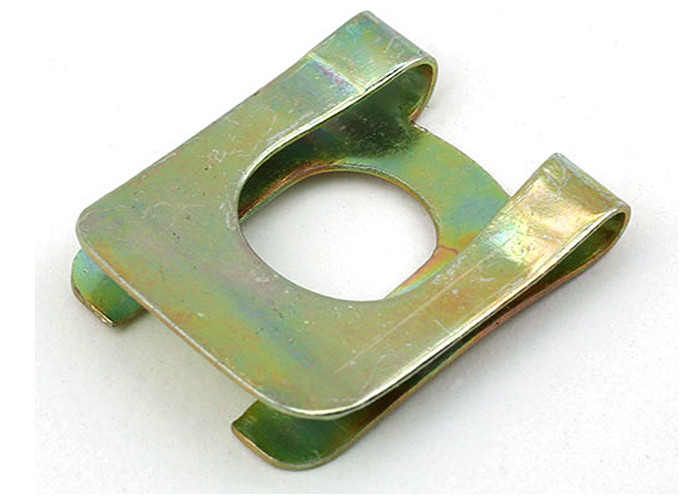

【TXLM - مقطع سلامة Clevis Pin】
TXLM - Clevis دبوس السلامة كليب الرسم البياني | |||||||
رقم الجزء | ب | C | د | F REF | G | H | H1 REF |
TXLM187 | 0.355 | 0.195 | 0.084 | 0.016 | 0.429 | .152 / .144 | 0.112 |
TXLM250 | 0.437 | 0.245 | 0.130 | 0.020 | 0.562 | .205 / .197 | 0.165 |
TXLM312 | 0.551 | 0.315 | 0.138 | 0.020 | 0.679 | .252 / .244 | 0.212 |
TXLM375 | 0.710 | 0.385 | 0.211 | 0.020 | 0.844 | .313 / .305 | 0.265 |
TXLM500 | 1.000 | 0.520 | 0.263 | 0.024 | 1.200 | .400 / .392 | 0.352 |
يتم تمثيل جميع أبعاد فن الخط بالبوصة
