كابلات التحكم - كابلات الفرامل فقط مع نهاية قضيب الخيوط / حزام Clevis

كابلات التحكم - كابلات الفرامل فقط مع نهاية قضيب الخيوط / حزام Clevis

  • تسليط الضوء

    ,

    ,

    industrial control cables

  • اسم
    كابلات دفع سحب مخصصة
  • التطبيقات
    بارك بريكس
  • مادة
    الكربون الصلب والبلاستيك
  • قدرة تحميل عالية
    1500 رطل الأحمال
  • انحراف منخفض
    3000 رطل الأحمال
  • نصف قطر بيند مثبت
    وصولا الى 5 "
  • نوع
    التحكم في الإرسال
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    PHIDIX
  • إصدار الشهادات
    IATF16949
  • رقم الموديل
    حسب الطلب
  • الحد الأدنى لكمية
    1 قطعة
  • الأسعار
    Negotiation
  • تفاصيل التغليف
    الكرتون أو حالة الخشب
  • وقت التسليم
    7 - 40 يوم عمل
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T
  • القدرة على العرض
    888 قطعة / قطعة في الشهر

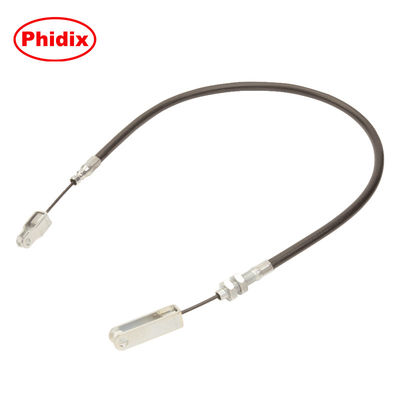

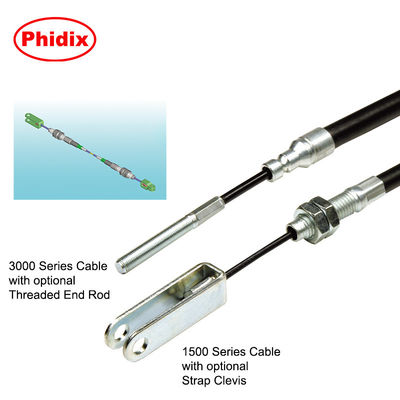

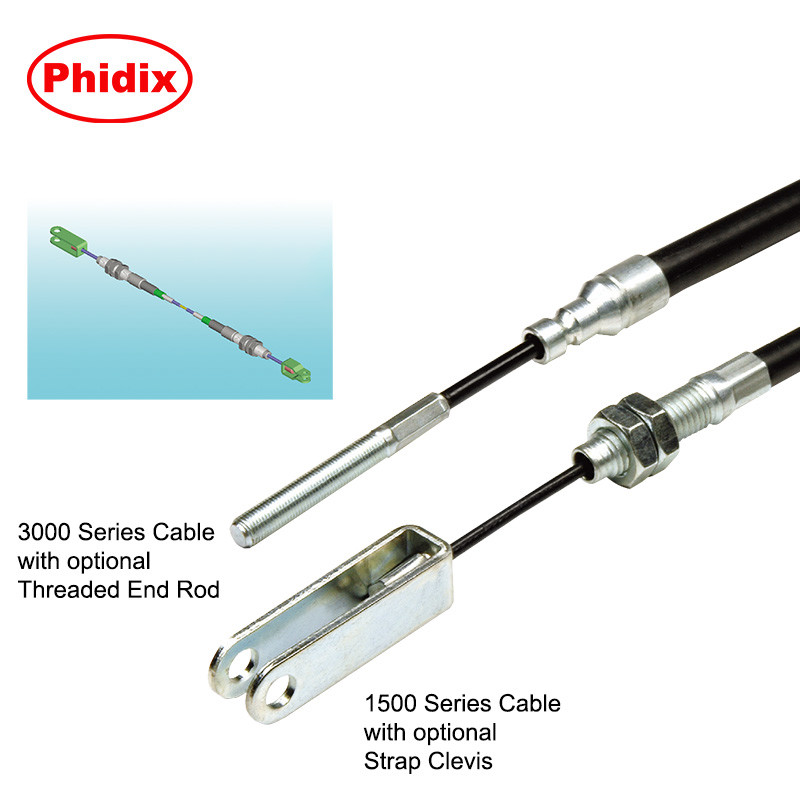

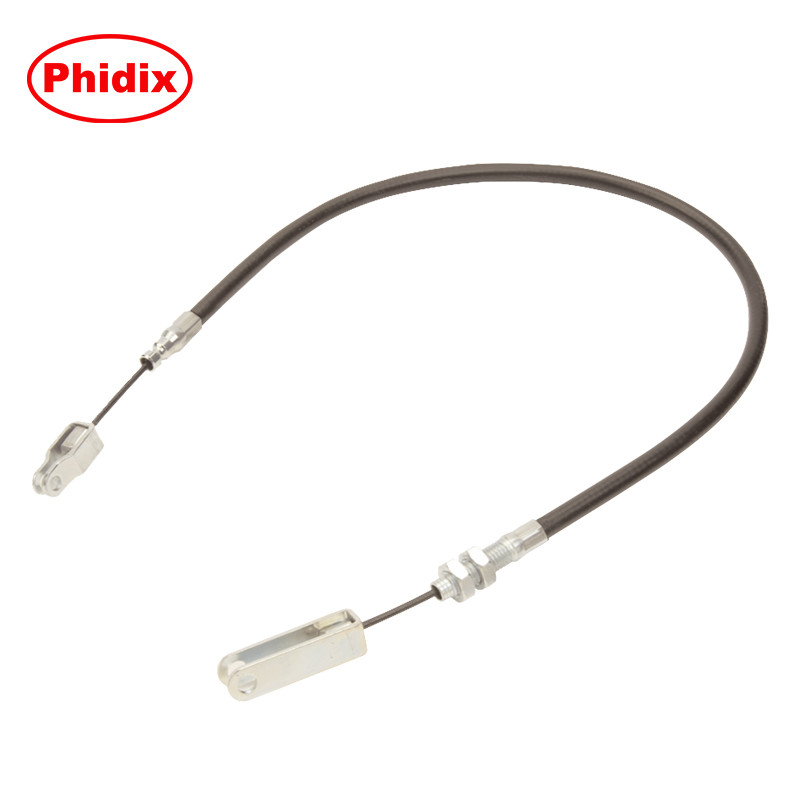

كابلات التحكم - كابلات الفرامل فقط مع نهاية قضيب الخيوط / حزام Clevis

سحب - فقط 1500 و 3000 كابلات التحكم الجمعية مع خيوط نهاية مترابطة خيوط وحزام Clevis

【 وصف المنتج 】

تتميز أدوات التحكم في الفرامل بسحبها فقط بدرجة عالية من المرونة. وقد تم تطويرها خصيصًا لنقل حركة السحب من جهاز ميكانيكي إلى آخر من خلال القضاء على الحاجة إلى الكرينات ، والقضبان ، وكذلك الروابط الميكانيكية القوية الأخرى.
أدوات التحكم مناسبة بشكل خاص للتطبيقات التي تحتاج إلى سعة تحميل أكبر وانحراف أقل. مثال مثالي هو كابل يستخدم على نطاق واسع في تشغيل مكابح وقوف السيارات.
يمكن تثبيت الفرامل بسهولة وتتطلب صيانة منخفضة. وتستخدم على نطاق واسع هذه الضوابط سحب على مجموعة متنوعة من الأجهزة الميكانيكية.

【تطبيقات】
• فرامل بارك
• أنظمة الكابلات سحب سحب

【 مواد 】
• الكربون الصلب والصلب البلاستيك

تركيبات النهاية المقترحة
• جميع 1500 و 3000 رطل الفرامل كابلات
• نهاية الطريق
• الكليس

【سلسلة الفرامل فقط 1500LB】

تحميل النهائي: 1500 رطل الحد الأدنى لنسبة الانحناء الشعاع: 5 بوصة
التجهيزات نهاية مخدد

الخيوط التجهيزات النهاية

48 ° مشبك تثبيت القفل كليب لوك قفل المناسب
نهاية الكرة نهاية العين كابل توقف

【سحب فقط الفرامل سلسلة 3000LB】

التحميل النهائي: 3000 رطل الحد الأدنى لنصف الشعاع: 7 بوصة
التجهيزات نهاية مخدد
الخيوط التجهيزات النهاية 48 ° مشبك تثبيت القفل كليب لوك قفل المناسب
نهاية الكرة نهاية العين كابل توقف

Bra مواصفات الفرامل السحب فقط】

يتم تمثيل جميع الأبعاد الفنية الخطية بالبوصة

【رمز ترتيب فرامل سحب فقط】

الفرامل الصناعية فقط
لتحديد فرملة سحب فقط ، يجب تقديم المعلومات التالية بالترتيب المدرج:
1. يسار نهاية الجزء المناسب الجزء الداخلي
رقم.
2. اليسار القناة نهاية الجزء جزء المناسب.
3. الطول "أ" بين تركيب القناة
نقاط مرجعية في بوصة.
4. نهاية القناة الصحيحة رقم الجزء المناسب.
5. اليمين الجزء الداخلي الجزء المناسب الجزء
رقم.
6. الطول "L" للتجميع الداخلي
بين النقاط المرجعية المناسب بالبوصة.
7. سفر النزل في القناة
في البوصة. (ملاحظة: يجب أن تكون الأبعاد "L"
أكبر بما يكفي من البعد "أ" إلى
السماح بالسفر المرغوب فيه).
* يجب أن يتم سرد العناصر القابلة للإزالة بشكل منفصل.

【طلب الرموز】

Left Innermember End Fitting Part Number —— CS551
(نهاية كليفيس مع كابل توقف)
Left Conduit End Fitting Part Number —— 072
(التجهيزات نهاية مخدد القناة)
طول قناة التجميع —— 54
(54 ")" أ "البعد
رقم الجزء المناسب لملزمة القناة - 070
(الخيوط نهاية القناة المناسب)
رقم الجزء الأيمن من الجزء الداخلي - - TE505
(الخيوط نهاية القناة المناسب)
طول جمعية الجمعية الداخلية - 64.5
(64.5 ") البعد" L "
السفر (بوصة) —— 6
(6 ")
