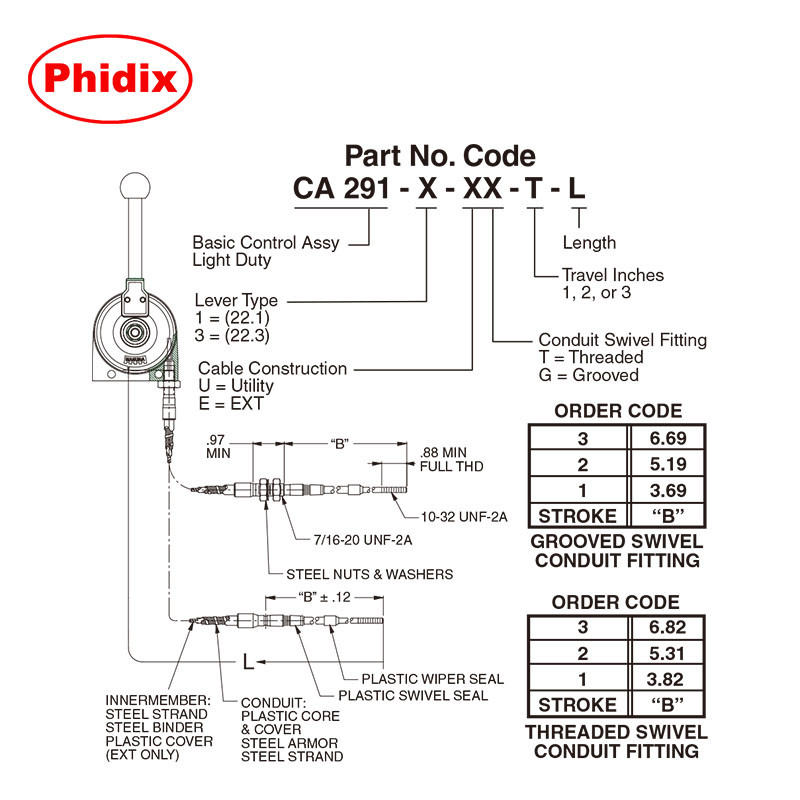

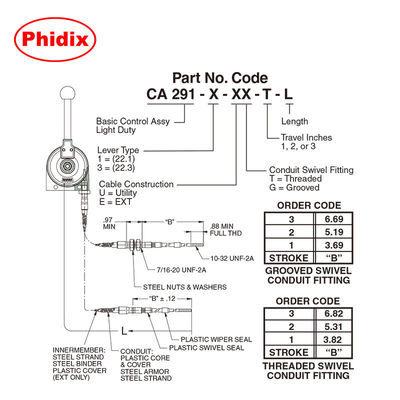

خفيفة الوزن الصناعية رافعة دفع سحب الميكانيكية السيطرة رقم الجزء رمز CA 291 - X - XX - T - L
【 وصف المنتج 】

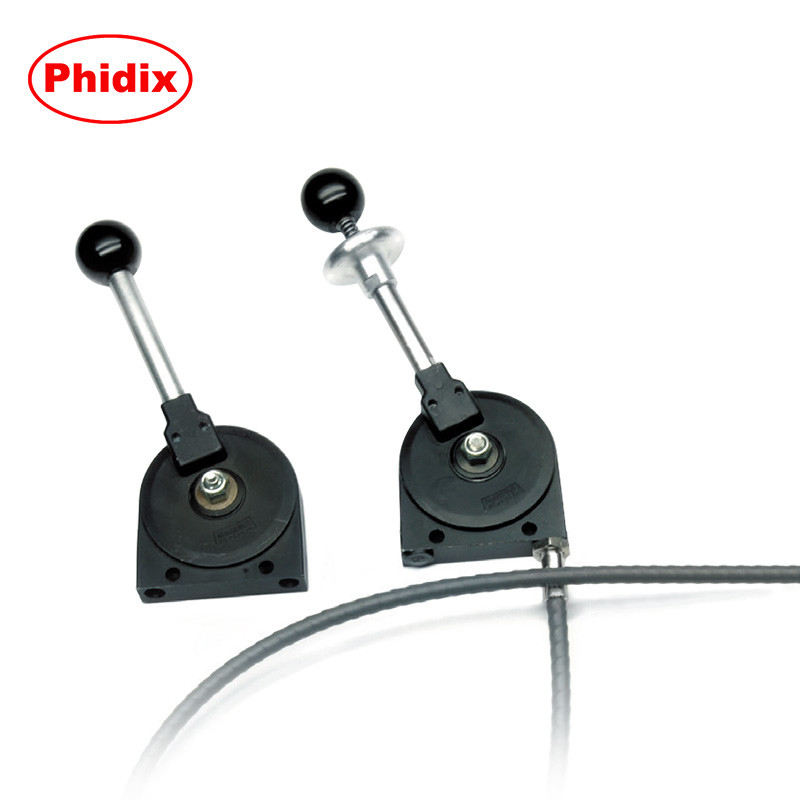

يتحكم ذراع التحكم الخفيف هذا في ذراع التحكم VLD مع أجهزة الكشف عن القفل المتاحة ، مما يوفر ميزة ميكانيكية 4.5 إلى 1. تحكم احتكاكي قابل للتعديل مع نظام تركيب 2 مسمار. مجموعة مانعة لتسرب الماء من سبيكة الزهر في النهاية باللون الأسود مع ذراع فولاذي مطلي بالكروم ومقبض بلاستيكي أسود.
【 الميزات 】 |
【ذراع العمل الخفيف】
| نموذج | 22.3 |
| السفر | 3.15 "(80 مم) |
| الميكانيكية. أفضلية | 1: 4.5 |
| اقصى حموله | 68 رطل (300 نيوتن) |
| أ) رافعة زاوية | 156 ° |
| ب) طول الرافعة | 6.30 "(160 مم) |
| ج) رافعة يوفق | 2.32 بوصة (59 ملم) |
Detents في 0 ، 24.5 ، 49 ، 73.5mm من السفر. الضغط لأسفل على مقبض الربيع محملة يطلق ذراع من detents. | |
يمكن أن يكون السفر محدودا أو غير متماثل ، على كلا الروافع 22.1 و 22.3 ، 10/20 مم باستخدام دبابيس الربيع ملفوفة (تباع على حدة).
Coiled دبوس P / N 175-420-034
| دبوس في: | السفر: | دورة السفر: |
| 1 أو 8 | 40MM | لا متماثل |
| 2 أو 7 | 50MM | لا متماثل |
| 3 أو 6 | 60MM | لا متماثل |
| 4 أو 5 | 70MM | لا متماثل |
يتم تمثيل جميع الأبعاد الفنية الخطية بالبوصة
