كبل التحكم الميكانيكي غير قفل تم تصميم رؤوس التحكم في الدفع والسحب الصناعية لإيقاف تشغيل / خنق المحرك عن بُعد
【 وصف المنتج 】
تُستخدم رؤوس التحكم غير القابلة للقفل لتشغيل المزلاج / الصمام ، وإغلاق / خنق المحرك عن بُعد والتطبيقات المماثلة.هذه الوحدات المثبتة على كتيفة أو لوحة للأحمال الخفيفة والمتوسطة.إنها حلول فعالة من حيث التكلفة وقادرة على توصيل مصدر الإدخال اليدوي ميكانيكيًا بمخرجاته عن بُعد.
هذا مفيد بشكل خاص عندما لا تكون أذرع الجرس هي الاختيار الصحيح أو عندما تكون المساحة محدودة.يوضح الوصف الفني ورمز الطلب للمقابض / المقابض على شكل حرف T الاختيارات.

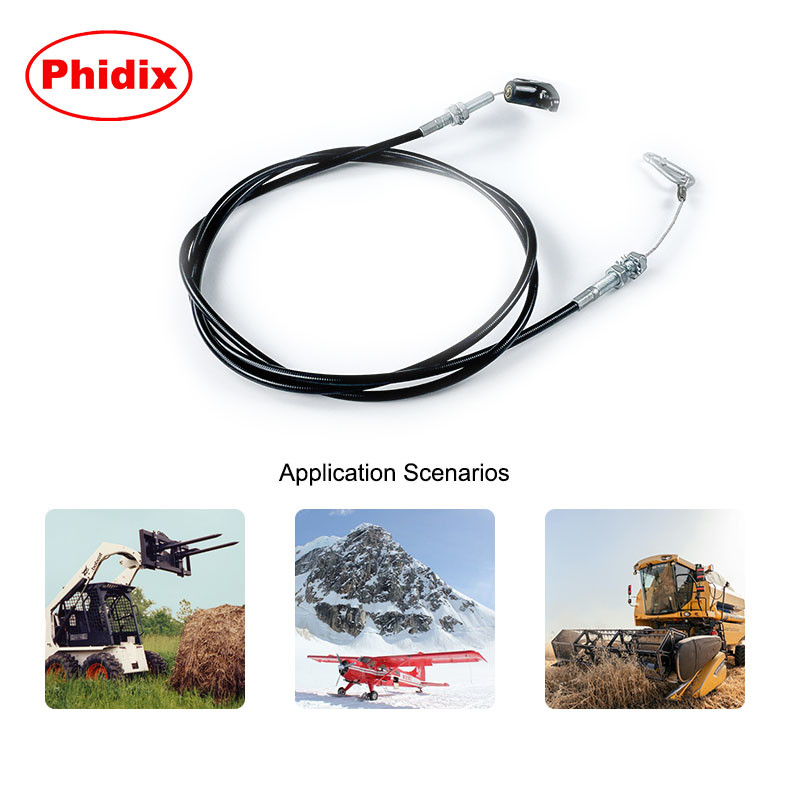

【تطبيقات】
【 مادة 】 رؤساء التحكم |
【 سمات 】
للمزيد من المعلومات |
【غير قفل】

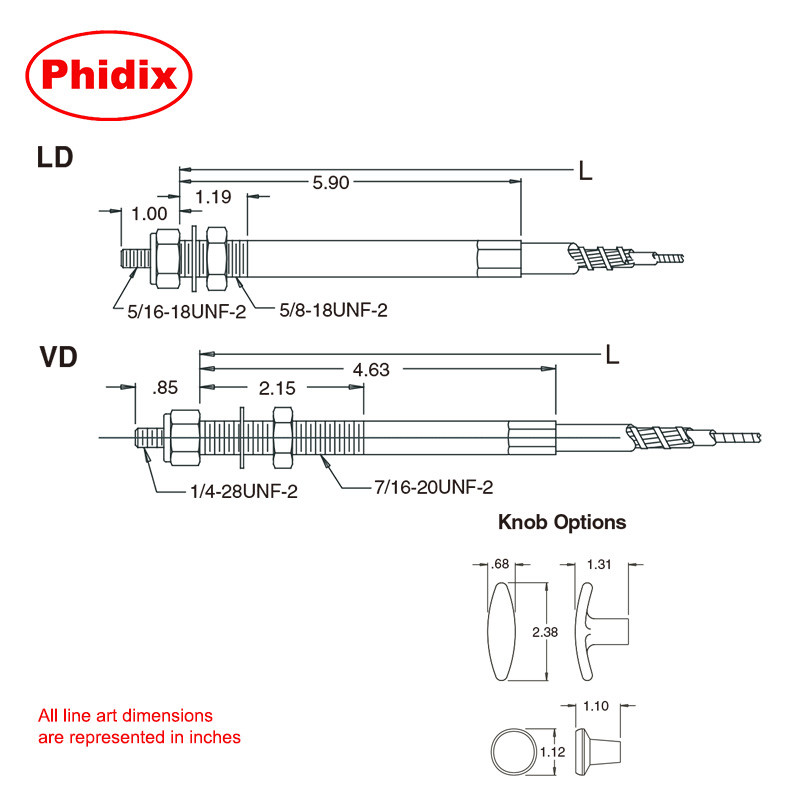

يتم تمثيل جميع أبعاد فن الخط بالبوصة

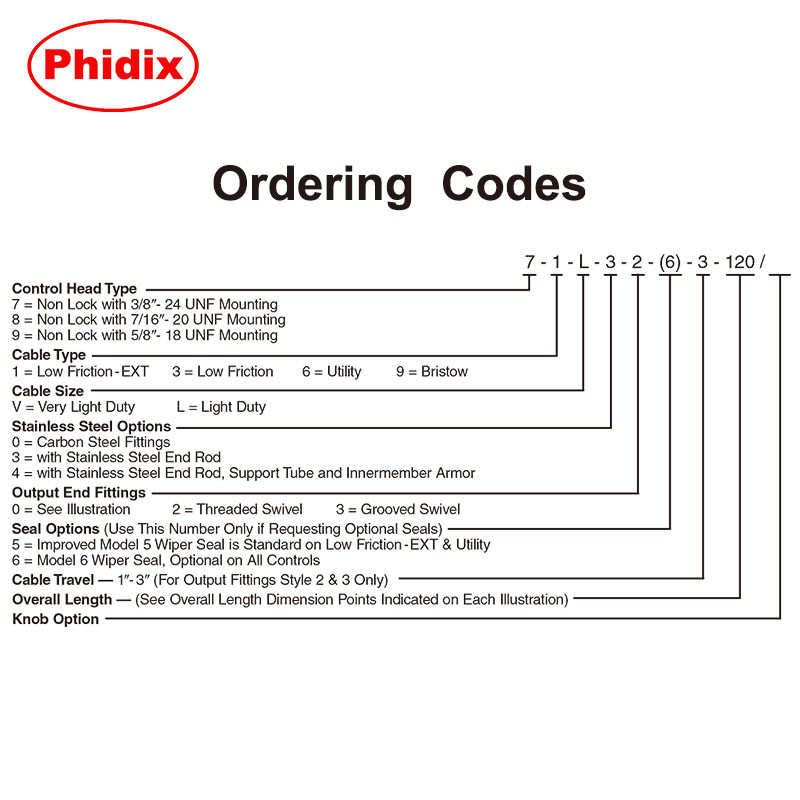

【ترتيب الرموز】
نوع رأس التحكم ——7 | |||
7 = غير قفل مع 3/8 - 24 تركيب UNF | |||
8 = غير قفل مع 7/16 - 20 تركيب UNF | |||
9 = عدم القفل مع تركيب 5/8 - 18 UNF | |||
نوع الكابل —— 1 | |||
1 = منخفض الاحتكاك- EXT | 3 = احتكاك منخفض | 6 = فائدة | 9 = بريستو |
حجم الكابل —— L | |||
V = واجب خفيف جدًا | L = واجب خفيف | ||
خيارات الفولاذ المقاوم للصدأ —— 3 | |||
0 = تركيبات من الصلب الكربوني | |||
3 = مع قضيب نهاية من الفولاذ المقاوم للصدأ | |||
4 = مع قضيب طرفية من الفولاذ المقاوم للصدأ وأنبوب دعم ودرع داخلي | |||
تركيبات نهاية الإخراج —— 2 | |||
0 = انظر الرسم التوضيحي | 2 = قطب ملولب | 3 = قطب مخدد | |
خيارات الختم(استخدم هذا الرقم فقط في حالة طلب أختام اختيارية) ——(6) | |||
5 = ختم ممسحة النموذج 5 المحسن قياسي في ملحق منخفض الاحتكاك والمرافق | |||
6 = نموذج 6 ممسحة ، اختياري في جميع أدوات التحكم | |||
السفر بالكابل - 3 1 "- 3" (لتركيبات الإخراج النمط 2 و 3 فقط) |
|||
الطول الإجمالي -120 (راجع نقاط أبعاد الطول الإجمالية الموضحة في كل رسم توضيحي) |
